AC254-100-E - 空气间隔消色差胶合透镜，硅-锗，增透膜：3-5 µm，f=100 mm

详情

特性

空气隙型双胶合透镜的设计比单透镜有更优越的像差性能
增透膜：3-5 µm
设计中包括硅和锗基底
安装在刻有Ø1英寸的铝合金外壳中

这些镀增透膜的、空气隙型消色差胶合透镜在3-5 µm的波长范围内具有出色的透过率（表G1.1给出了每种膜的表面反射率）。它们包括两个增透膜透镜，一个是锗基底，另一个是硅基底。

本页中的每种消色差胶合透镜都有三个设计波长：3 µm、4 µm和5 µm。通过对这三个波长进行优化设计，将3-5 µm波长范围内的焦移最小化（详细信息见表G1.1），提供了出色的轴上性能。

Thorlabs的中波红外消色差胶合透镜预安装在刻有标识的SM1兼容的安装座中，这使得它们很容易集成到您的光学装置中。每个外壳都雕有产品编号、增透膜膜范围、焦距、、箭头、无穷大符号。箭头用于指示准直点光源时光的传播方向。无穷大符号表示这个透镜具有无限的共轭比。（例如，如果发散光源放置在距离平的透镜表面一个焦距的位置时，从弯曲表面出来的光束将是准直光束）。

注意：我们不建议将这些透镜拆开，这样会影响其性能。

Common Specifications
Diameter	Ø1" (Ø25.4 mm)
Dimension Tolerance	+0.00/-0.10 mm
Centration	< 3 arcmin
Clear Aperture	Ø20 mm
Spot Size	Diffraction Limited On Axis
Design Wavelengths	3 µm, 4 µm, and 5 µm
Antireflection Coating	R_avg < 1.5% from 3 to 5 µm, 0° AOI
Substrates	Silicon and Germanium
Focal Length Tolerance	±1% at 4 µm
RMS WFE	< λ/10 @ 4 µm
Surface Quality	60-40 Scratch-Dig

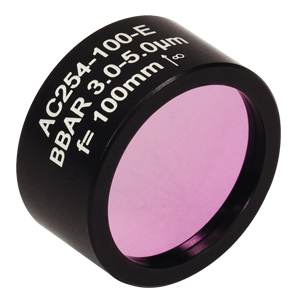

Air-Spaced Doublet in a Lens Tube 点击放大

Air-Spaced Doublets Selection Guide
UV (245 - 400 nm)
Visible (350 - 700 nm)
NIR (650 - 1050 nm)
D (1.65 - 3 µm)
E (3 - 5 µm)
Laser-Line (532 & 1064 nm)

空气间隔消色差双合透镜，3-5 µm

Table G1.1 Specifications
Item #	f (mm)	L (mm)	WD (mm)	Reference Drawing	Reflectance Plot	Left Lens Material^a	Right Lens Material^a	Graphs^b
AC254-050-E	50	10.0	40.4			Silicon	Germanium
AC254-075-E	75	12.5	64.2
AC254-100-E	100	12.5	89.4
AC254-200-E	200	15.5	192.6
