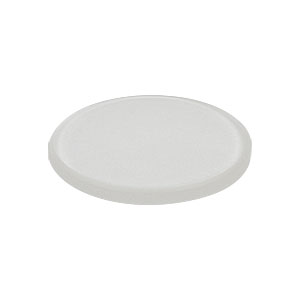

Thorlabs索雷博 LE1156-A 正弯月透镜

LE1156-A - 正弯月透镜，N-BK7，Ø1英寸，f=125 mm，增透膜：350 - 700 nm

Ø1英寸正弯月透镜由N-BK7玻璃制成
可选未镀膜或镀三种增透膜的版本：
- 未镀膜：350 nm - 2.0 µm
- A膜：350 - 700 nm
- B膜：650 - 1050 nm
- C膜：1050 - 1700 nm
焦距范围从-100.0至-1000.0 mm
球面光圈数：3λ/2
球面不平整度：λ/4

这些正弯月透镜由符合RoHS标准的BK7玻璃(N-BK7)制成，可选未镀膜和镀三种宽带增透膜的版本：A膜(350-700 nm)、B膜(650-1050 nm)或C膜(1050-1700 nm)。这些增透膜可以明显减少表面损耗，使用未镀膜透镜时，每个表面的损耗为4%(详情请见曲线标签)。

正弯月(凸-凹)透镜用于最大程度地减少球差。与另一透镜结合使用时，正弯月透镜可在不引入明显球差的情况下，缩短焦距，并增大系统的数值孔径(NA)。如上图所示，用于会聚准直光时，透镜的凸面应面向光源，以最大程度地减少球差。

N-BK7是制造高质量光学元件最常用的光学玻璃。在不需要紫外熔融石英的额外优势(即紫外透过率高、热膨胀系数低)时，N-BK7通常是首选材料。如果您的应用需要紫外熔融石英基底，请查看我们的紫外熔融石英正弯月透镜。我们也提供硒化锌和氟化钙正弯月透镜。

N-BK7 Positive Meniscus Lenses
Lens Shape	Positive Meniscus
Substrate Material	N-BK7^a
Wavelength Ranges	Uncoated: 350 nm - 2.0 µm
	A: 350 - 700 nm
	B: 650 - 1050 nm
	C: 1050 - 1700 nm
Diameter Tolerance	+0.00/-0.10 mm
Clear Aperture	>90% of Diameter
Thickness Tolerance	±0.1 mm
Focal Length Tolerance	±1%
Design Wavelength	587.6 nm
Index of Refraction	1.515 @ 633 nm
Surface Quality	40-20 Scratch-Dig
Spherical Surface Power^b	3λ/2
Centration	< 3 arcmin
Damage Thresholds^c	A: 7.5 J/cm² (532 nm, 10 ns, 10 Hz, Ø0.504 mm)
	B: 7.5 J/cm² (810 nm, 10 ns, 10 Hz, Ø0.144 mm)
	C: 7.5 J/cm² (1542 nm, 10 ns, 10 Hz, Ø0.123 mm)
