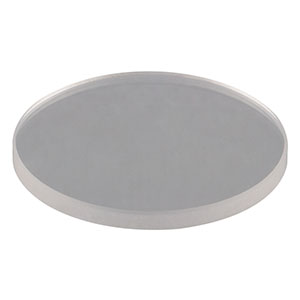

Thorlabs索雷博 LE4329 正弯月透镜
特性
- 提供Ø1英寸或Ø2英寸两种选择
- 波长范围：185 nm - 2.1 μm（未镀膜）
- 可选焦距：100.0 - 1000.0 mm
- 材质：紫外级熔融石英
- 球面光圈数：N=3
- 球面不平整度：λ/4
Thorlabs提供两种紫外级熔融石英正弯月透镜，未镀膜或者双面镀有290至370纳米的紫外增透膜。与N-BK7相比，UV级熔融石英在深紫外区域（低至185纳米）具有更高的透射率，更好的均匀性以及更低的热膨胀系数。此外，并且几乎不产生激光诱导荧光（测量波长193 nm），使其成为从紫外到近红外应用的理想选择。
正弯月（凸-凹）透镜的中间比边缘厚，引起光线会聚，该透镜是为最大限度的减少三阶球差而设计。它们常与其它透镜一起使用，可以减小焦距，从而增加数值孔径（NA）。如上图所示，当用于聚焦准直光束时，镜头的凸侧应朝向光源，这样可以使球差最小化。由于正弯月透镜的凹面曲率大于凸面的半径，因此可以成实像。
Thorlabs提供Ø1和Ø2英寸版本的负弯月透镜，每种尺寸都与多个Thorlabs透镜安装座兼容。详情请参见安装选项标签。
| Type | Uncoateda |
|---|---|
| Lens Shape | Positive Meniscus |
| Diameters Available | 1" or 2" |
| Diameter Tolerance | +0.00 mm / -0.10 mm |
| Substrate Material | UV-Grade Fused Silicab |
| Wavelength Range | 185 nm - 2.1 μm |
| Transmission | TInternal ≥ 88%/cm @ 185 nm |
| Focal Length Tolerance | ±1% |
| Surface Quality | 40-20 Scratch-Dig |
| Clear Aperture | >90% of Dia. |
| Design Wavelength | 588 nm |
| Index of Refraction (@ Design λ) | 1.458 |
| Centration | ≤3 arcmin |
- 还提供UV增透膜版本
- 点击链接查看详细的基底规格。
下图是当入射光垂直入射到10毫米厚的未镀膜的紫外熔融石英样品表面时的透射率曲线。请注意，这是实测透射率，其中包括表面反射。
Click to Enlarge
Click Here for Raw Data
