Oeabt 基座光学 AD-SMA-1 光纤套管支架
产品说明
• 用于FC/SMA接头的光纤；
• 重复性好，回波耗损大，插入损耗低；
• 提供单孔、双孔和四孔支架；
Oeabt系列的匹配套管可以良好对准所连光纤末端的纤芯，并通过光学接触（SMA接口套管除外，它们是空气间隔的）大程度地减少了背向反射。AD系列光纤匹配套管可以良好对准所连光纤末端的纤芯，重复性好，回波耗损大，插入损耗低。
| 型号 | AD-PC-1 | AD-PC-2 | AD-PC-4 |
| 接口类型 | FC/PC | ||
| 插芯孔径 | 2.4mm宽键槽 | ||
| 插入损耗值 | ＜0.2dB | ||
| 接口孔位 | 1位 | 2位 | 4位 |
| 重量 | 14.9g | 30.0g | 60.6g |
| 材质 | 陶瓷金属套管+铝合金支架 | ||
| 型号 | AD-APC-1 | AD-APC-2 | AD-APC-4 |
| 接口类型 | FC/APC | ||
| 插芯孔径 | 2.15mm窄键槽 | ||
| 插入损耗值 | ＜0.2dB | ||
| 接口孔位 | 1位 | 2位 | 4位 |
| 重量 | 15.0g | 30.0g | 60.0g |
| 材质 | 陶瓷金属套管+铝合金支架 | ||
| 型号 | AD-SMA-1 | AD-SMA-2 | AD-SMA-4 |
| 接口类型 | SMA/SMA | ||
| 插芯孔径 | Ø3.2mm | ||
| 插入损耗值 | ＜0.3dB | ||
| 接口孔位 | 1位 | 2位 | 4位 |
| 重量 | 14.3g | 29.2g | 58.4g |
| 材质 | 金属套管+铝合金支架 | ||

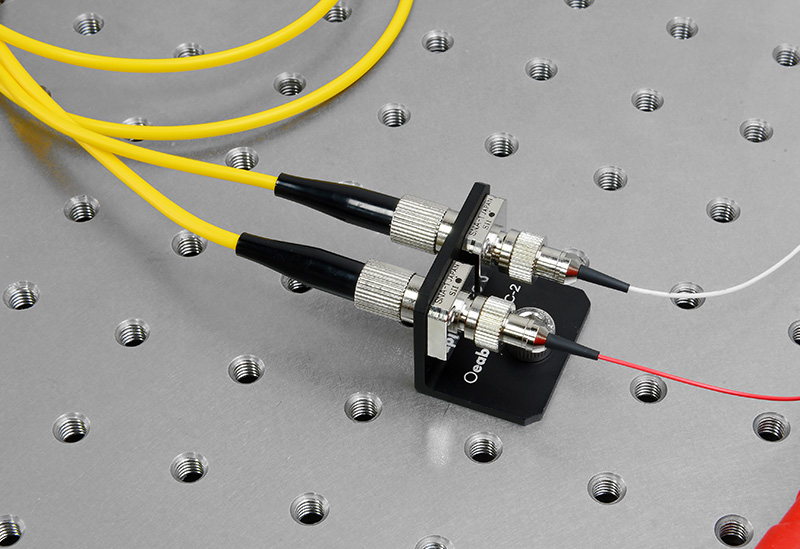

示意图
通用参数

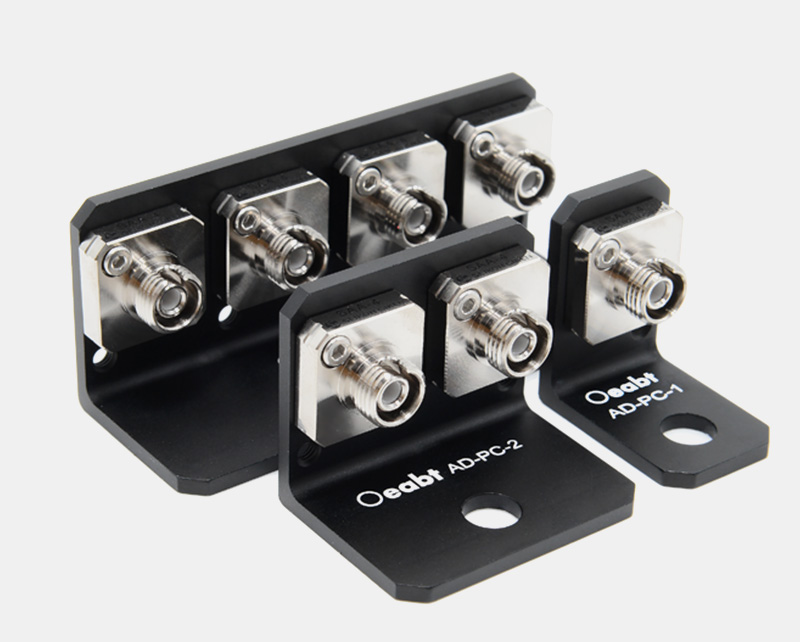

AD-PC系列 光纤套管支架
• 2.4mm宽键槽匹配套管；
• 用于FC/PC接头的光纤；
• 插入损耗＜0.2dB（主线类型：PC，R20μm；LD光源，波长1.31μm条件下测得）；
• 提供单孔、双孔和四孔支架；
Oeabt系列的匹配套管可以良好对准所连光纤末端的纤芯，并通过光学接触大程度地减少了背向反射。平坦的FC/PC接头的对准灵敏度明显比带角度的FC/APC接头的灵敏度低，所以AD-PC系列宽键槽匹配套管可以用于窄键和宽键FC/PC接头。
