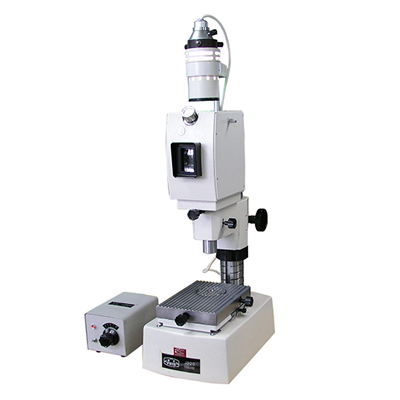

Sinpo新天 JD20B 光学计
特点
JD20采用腊屏技术，附加读数放大镜，视场亮度匀称，像质清晰。
JD20B采用CCD数码图像处理技术，直接以数字显示测量示值，测量分辨率高。
仪器测量精度高，数据稳定可靠，对于小尺寸精密零件的检测方便快捷。
仪器结构设计紧凑，外形尺寸小巧，便于运输。
技术参数
名称 | JD20 | JD20B |
测量范围(mm) | 0~180 | 0~180 |
分辨力 | 0.2μm | 0.02μm |
示值范围 | ±0.02mm | ±0.02mm |
示值误差 | ±(0.05+0.0025A )μm， 其中A为示值，单位为μm | (0.05+0.0025A )μm， 其中A为示值，单位为μm |
示值重复性 | 0.02μm | 0.02μm |
测量力 | 1.20N±0.2N | 1.20N±0.2N |
测量轴与测帽内径 配合的外径尺寸 | ф6g6 | ф6g6 |
测帽内径配合尺寸 | ф6H7 | ф6H7 |
仪器质量 | 30 kg | 30 kg |
外形尺寸 | 长320×宽230×高820 | 长320×宽230×高750 |
JD20分划线像的微调范围 | ±5个分度 |
JD20每个分划的视见宽度 | 1.7 mm |
仪器使用环境：室温20℃±0.5℃，相对湿度不应超过60%
工作台
七筋工作台：用于检定厚量块和工件
球筋工作台：用于检定薄量块和工件
量块移动架：用于承放和移动标准和被检量块
光面工作台：用于测量球体直径
