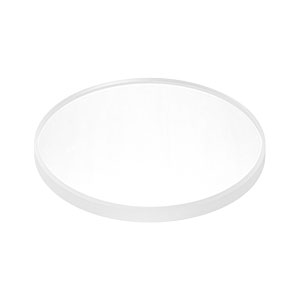

Thorlabs索雷博 LB4282-UV 紫外熔融石英双凸球面透镜
特性
- 五种不同直径可供选择：5 mm，6 mm，Ø1/2英寸，Ø1英寸和Ø2英寸
- 紫外增透膜波长范围：245 – 400 nm
- 可选焦距范围：10.0 - 1000.0 mm
- 材质：紫外熔融石英
本页所示的Thorlabs紫外熔融石英双凸透镜双面镀有紫外增透膜（波长范围245 – 400 nm）。紫外级熔融石英在深紫外具有很高的透过率，并且几乎不产生激光诱导荧光（测量波长193 nm），这使它成为从紫外到近红外应用的理想选择。另外，与N-BK7相比，紫外级熔融石英具有更好的均匀性和更低的热膨胀系数。
这些双凸透镜上附加的紫外增透膜，特别适用于具有多个光学元件的应用。入射光在每个未镀膜的基底表面的反射率大约为4％，使用紫外增透膜可提高透过率。在低亮度的应用中这一点尤为重要，它防止多重反射引起的不良效应（如鬼影）。
双凸透镜常用于许多有限成像应用中。两个表面都是球面，并且具有相同的曲率半径，在物距和像距相等或者近似相等的情况下，能够最小化像差。作为一个指导原则，如果共轭比（物距：像距）在5:1和1:5之间，双凸透镜是最大限度地减少像差的最佳选择。超出此范围，平凸透镜通常会更好。
Thorlabs提供的这些双凸透镜的尺寸范围为Ø5 mm到Ø2英寸。每个尺寸都与大多数Thorlabs透镜安装座兼容，详细信息请参阅安装选项标签。
| Bi-Convex Lens Selection Guide | |
|---|---|
| N-BK7 | Uncoated -B (650 - 1050 nm) |
| Mounted N-BK7 | Uncoated -B (650 - 1050 nm) |
| UV Fused Silica | Uncoated -C (1050 - 1700 nm) |
| CaF2 | Uncoated -E1 (2 - 5 µm) |
| ZnSe | -E3 (7 - 12 µm) |
镀膜也可以定制。
| Common Specifications | |
|---|---|
| Lens Shape | Convex/Convex |
| Substrate Material | UV-Grade Fused Silicaa |
| AR Coating Rangea | 245 - 400 nm |
| Reflectance Over Coating Range (AOI = 0°) | Ravg < 0.5% |
| Diameters Available | 5 mm, 6 mm, 1/2", 1", or 2" |
| Diameter Tolerance | +0.0 mm / -0.1 mm |
| Thickness Tolerance | ±0.1 mm |
| Clear Aperture | >90% of Diameter |
| Design Wavelength | 588 nm |
| Index of Refraction | 1.458 @ 588 nm |
| Surface Quality | 40-20 Scratch-Dig |
| Spherical Surface Powerb | 3λ/2 |
| Surface Irregularityb | λ/4 |
| Centration | ≤3 arcmin |
| Focal Length Tolerance | ±1% |
| Damage Thresholdc | 5 J/cm2 (355 nm, 10 ns, 10 Hz, Ø0.350 mm) |
- 我们也提供未镀膜或镀其他增透膜的版本请在双凸透镜选择指南表中查看完整选项。
- λ = 633 nm
- 受增透膜限制。
这种高性能的多层增透膜在整个特定波长范围内的平均反射率小于0.5%(每个表面)。增透膜是为0°至30°的入射角设计的。本页所售的紫外镀膜透镜的增透膜曲线如下图所示。曲线给出了0至30°入射角(特定值)和45°入射角(超出特定值)情况下，反射率随波长的变化。 对于需要更大入射角的光学元件，请考虑定制最佳用于45°入射角的增透膜；这些镀膜建议在25°至52°入射角下使用。
Click to Enlarge
点击这里下载原始数据
上图为垂直入射时，紫外熔融石英基底上镀紫外增透膜的反射率曲线。蓝色阴影区域表示最佳性能所在的波长范围为245 - 400 nm。
Click to Enlarge
点击这里下载原始数据
下面是入射光垂直于入射到10 mm厚未镀膜紫外级熔融石英样品的透过率曲线。请注意这是实际测量的透过率结果，包含了表面反射。
