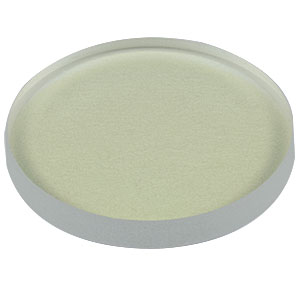

Thorlabs索雷博 LBF254-200-B 最佳外形球面透镜

LBF254-200-B - 最佳外形透镜，N-BK7，Ø1英寸，f=200 mm，增透膜：650-1050 nm

详情

特性

球面单透镜可能达到的最佳性能
650 - 1050 nm镀增透膜
高功率应用的理想选择
小输入直径时达到衍射极限性能

Thorlabs的N-BK7最佳外形透镜在使用球形透镜表面的同时使球差最小化。本页所售的最佳外形透镜镀有650 - 1050 nm的增透膜，还可选购有未镀膜或者镀有本公司标准350 - 700 nm和1050 - 1700 nm宽带增透膜的版本，增透膜能减少透镜两个表面的光反射。最佳外形透镜是高功率应用中无穷共轭处不使用胶合透镜时的理想选择。

透镜的每一面都经过抛光，因此具有不同的曲率半径，适用于无穷远共轭源下使用。这使得这些透镜比平凸透镜或双凸透镜价格更贵。这些透镜针对最小光斑尺寸优化，对于小直径的输入光束，理论上能达到衍射极限性能(详见表1.3)。

为了在聚焦应用中达到最佳性能，曲率半径较小的表面(也就是更弯曲的表面)应朝向准直光源。我们也提供透镜套件。

Table 1.2 Best Form Lenses Selection Guide
N-BK7	UV Fused Silica
Uncoated	Uncoated
-	-UV Coating (245 - 400 nm)
-A Coating (350 - 700 nm)	-A Coating (350 - 700 nm)
-	-AB Coating (400 - 1100 nm)
-B Coating (650 - 1050 nm)	-B Coating (650 - 1050 nm)
-C Coating (1050 - 1700 nm)	-C Coating (1050 - 1700 nm)

Table 1.1 N-BK7 Best Form Lenses
Lens Shape	Convex/Convex
Material	N-BK7^a
Design Wavelength	587.6 nm
AR Coating Range	650 - 1050 nm
Index of Refraction	1.5167 at Design Wavelength
Centration	< 3 arcmin
Clear Aperture	≥90% of Diameter
Focal Length Tolerance	±1% @ Design Wavelength
Surface Quality	20-10 Scratch-Dig
Spherical Surface Power^b	3λ/2
Spherical Surface Irregularity	λ/4
Damage Threshold^c	7.5 J/cm² (810 nm, 10 ns, 10 Hz, Ø0.144 mm)
Diameter Tolerance	+0.0 mm / -0.1 mm

点击链接查看关于基底的详细规格。
类似于平面光学元件的表面平整度，光圈数(surface power)为球面光学元件的表面相对校准基准的偏差，除非另有说明，一般是针对633 nm光源。此参数也常称为曲面拟合。
受到增透膜限制。

Table 1.3 Input Diameter for Diffraction Limited Performance
Item #	At 632.8 nm	At 1064 nm
LBF254-040-B	5.0 mm	6.0 mm
LBF254-050-B	6.0 mm	7.0 mm
LBF254-075-B	8.0 mm	9.5 mm
LBF254-100-B	10.0 mm	11.5 mm
LBF254-150-B	13.5 mm	16.0 mm
LBF254-200-B	17.0 mm	20.0 mm
