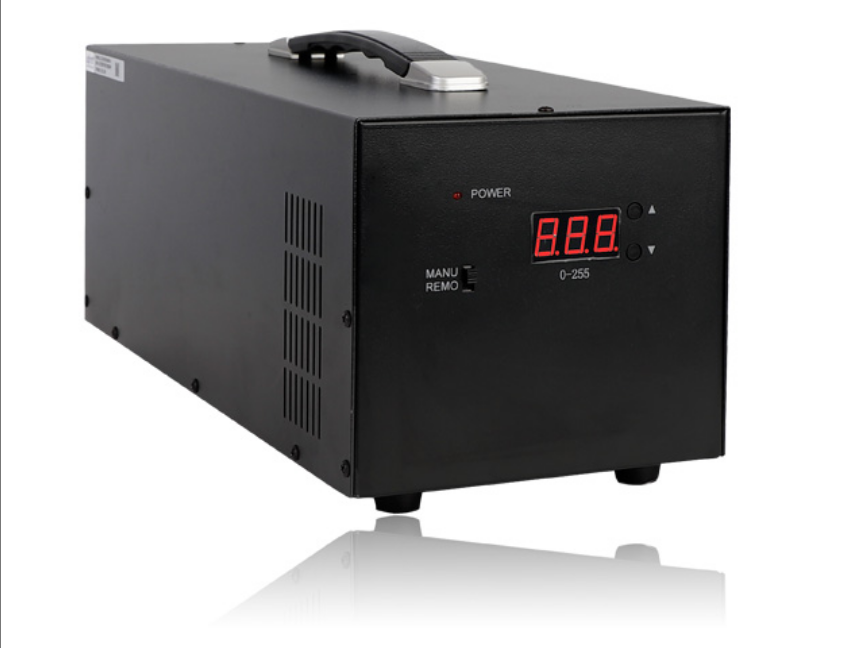

LOTS乐视 LTS-DPA24400-1S 大功率恒流控制器
控制器特点
1、操作简单，每通道单独可调，精度高
2、带数显，按键操作，简单易懂
3、可通过RS232/LAN与PC通讯
4、带触发，响应速度快，可靠性高
5、具备断电保存功能
控制器参数
型号 | LTS-DPA24200-1S | LTS-DPA24400-1S/2S | LTS-DPA48600-1S | LTS-DPA481000-1S | LTS-DPA481200-1S |
输出通道数 | 1路 | 1、2路 | 1路 | 1路 | 1路 |
电源输入电压 | AC100-240V | AC 180-264V | |||
通讯方式 | RS232,LAN | ||||
通电源输入频率范围 | 43-67Hz | ||||
亮度调节方法 | 手动按键调节、PC端远程调节 | ||||
亮度调节方式 | 恒流型 | ||||
亮度调节等级 | 256级 | ||||
保存功能 | 断电自动保存设置的亮度参数 | ||||
外部触发电压 | 高电平5-24V | ||||
风扇供电输出 | 24V 2A | ||||
波特率 | 9600bps | ||||
控制面板说明
连接步骤 :
步骤1:将光源与控制器连接好(参考右图)。步骤1:将光源与控制器连接好(参考右图)。
步骤2:如果需要进行外部触发控制，请将外部触发信号源与控制器触发端口连接好。
步骤3:接入电源（AC96-264V/47-63Hz），把红色开关按钮“-”按下，“O”凸起，指示灯亮，表示已上电。
步骤4:如果需要用计算机对光源亮度进行控制，请在关机的状态下用RS232数据线或网线将PC和控制器接好，然后用我司提供的Demo程序或贵公司自已编写的程序进行控制即可。在用串口方式进行操作时，仍然可用手动的方式对各通道的参数进行设置，即上位机和控制器都可对参数进行设置，而不需要进行模式转换。
模式设置
工作模式 | 控制方法 |
常亮模式 | TS往上拨，输出为打开状态 |
常灭模式 | TS往下拨，输出为关闭状态 |
触发端口及设置
该系列控制器触发方式为高电平触发。触发端口共有1组，每组分别 有+、-标识，在+、-端口输入高电平5-24V，可实现触发功能。
触发说明：输出初始状态打开模式，在触发端口输入5-24V后光 源灭，输出初始状态关闭模式，在触发端口输入5-24V后光源亮。
常用外部触发信号接线方法
时序图
常亮模式(MANU模式)：
当外部连接触发信号时，触发“+”输入高电平5-24V “-”接地时，光源灭。
常灭模式(REMO模式)：
当外部连接触发信号时，触发“+”输入高电平5-24V “-”接地时，光源亮。
说明：T1为触发延时，T1≤80us，T3≤80us。

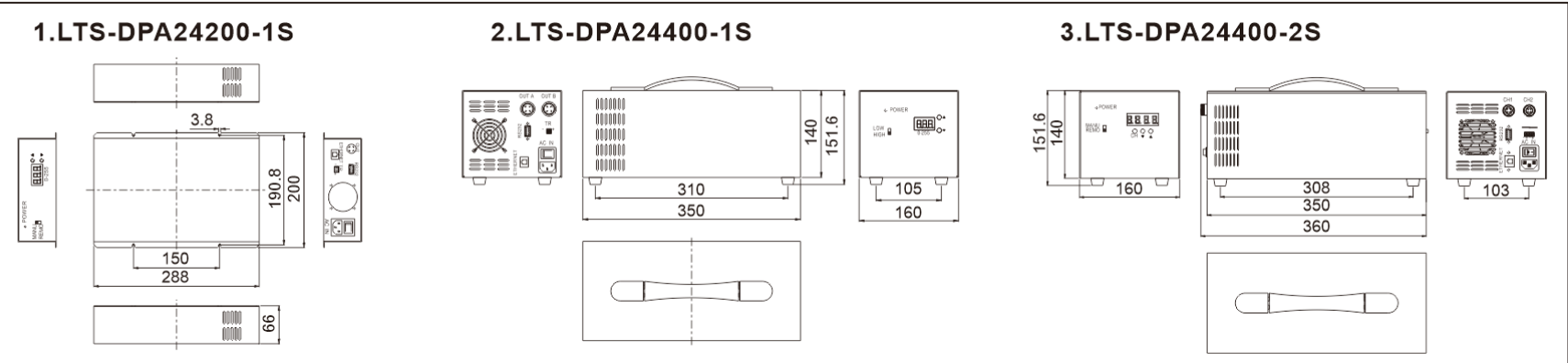

控制器型号
类型 | 型号 | 单路输出可调电流 | 总输出功率 | 单路输出*大功率 | 通道数 | 外部触发电压 | 备注 |
大功率恒流控制器 | LTS-DPA24200-1S | 0-8A | 200W | 200W | 1 | 5-24V | 具备通讯，触发，亮度等级显示功能 |
LTS-DPA24400-1S | 0-16A | 400W | 400W | 1 | |||
LTS-DPA24400-2S | 0-8A | 400W | 200W | 2 | |||
LTS-DPA48600-1S | 0-10.4A | 500W | 500W | 1 | |||
LTS-DPA481000-1S | 0-16.6A | 800W | 800W | 1 | |||
LTS-DPA481200-1S | 0-25A | 1200W | 1200W | 1 |
