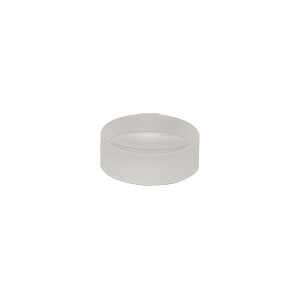

Thorlabs索雷博 LC4796 紫外熔融石英平凹球面透镜

LC4796 - 平凹透镜，紫外熔融石英，Ø1/2英寸，f=-30.0 mm，未镀膜

详情

特性

提供四种不同直径：Ø6 mm，Ø8 mm，Ø1/2英寸和Ø1英寸
波长范围：185 nm至2.1 μm(未镀膜)
焦距范围：-10.0 mm到-200.0 mm
紫外级熔融石英基底
成虚像

Thorlabs紫外熔融石英平凹透镜具有未镀膜的紫外级熔融石英基底，在深紫外具有很高的透过率，且几乎不产生激光诱导荧光(193 nm下测得)，特别适合从紫外到近红外波段的应用。此外，与N-BK7相比，紫外级熔融石英具有更好的均匀性和更低的热膨胀系数。

平凹透镜具有负焦距，使其适用于广泛的应用。平凹透镜常用于发散准直入射光；这种情况下，准直光应该入射到曲面上，以最大程度地减小球面像差。平凹透镜成虚像，因此常用作伽利略扩束系统中的入射光学元件；这种透镜提供所需的发散度，然后使用双胶合透镜重新准直光束。在光学系统中，研究人员常仔细选择光学元件，以大约抵消正透镜和负透镜引入的像差。有时还会成对使用透镜来增加会聚透镜的有效焦距。

选择使用平凹透镜还是双凹透镜来发散准直入射光时，如果所需的绝对放大率小于0.2或者大于5，最好选用平凹透镜；如果介于两个值之间，通常首选双凹透镜。

Thorlabs提供尺寸范围从Ø6 mm到Ø1英寸的平凹透镜。每个尺寸都可兼容多种Thorlabs透镜安装座。详情请查看安装选项标签。

Plano-Concave Lens Selection Guide

Unmounted
N-BK7

Uncoated	-B (650 - 1050 nm)
-A (350 - 700 nm)	-C (1050 - 1700 nm)

Mounted
N-BK7

Uncoated	-B (650 - 1050 nm)
-A (350 - 700 nm)	-C (1050 - 1700 nm)

N-SF11

Uncoated	-B (650 - 1050 nm)
-A (350 - 700 nm)	-C (1050 - 1700 nm)

UV Fused
Silica

Uncoated	-B (650 - 1050 nm)
-UV (245 - 400 nm)	-C (1050 - 1700 nm)
-A (350 - 700 nm)	-532 V-Coating (532 nm)
-AB (400 - 1100 nm)	-YAG (532 / 1064 nm)
T1 Textured Surface	-1064 V-Coating (1064 nm)
(400 - 1100 nm)	-1550 V-Coating (1550 nm)

CaF₂

Uncoated

-E1 (2 - 5 µm)

ZnSe

-E4 (2 - 13 µm)	-E3 (7 - 12 µm)
-E2 (4.5 - 7.5 µm)

可定制镀膜。

Common Specifications
Lens Shape	Plano/Concave
Substrate Material	UV-Grade Fused Silica
Wavelength Range	185 nm - 2.1 μm
Diameters Available	6 mm, 8 mm, 1/2", or 1"
Diameter Tolerance	+0.00 mm / -0.10 mm
Thickness Tolerance	±0.1 mm
Focal Length Tolerance	±1%
Design Wavelength	588 nm
Index of Refraction (@ Design λ)	1.458
Surface Quality	40-20 Scratch-Dig
Surface Flatness (Plano Side)	λ/2^a
Spherical Surface Power (Concave Side)^b	3λ/2^a
Surface Irregularity (Peak to Valley)	λ/4^a
Clear Aperture	>90% of Diameter
Centration	≤3 arcmin

λ = 633 nm
类似于平面光学元件的表面平整度，球面光圈数(power)为球面光学元件的表面相对校准基准的偏差。此参数也常称为曲面拟合。

下图为入射光垂直于10 mm厚的未镀膜紫外级熔融石英样品表面的透过率曲线。请注意，这是测量的透过率，包含了表面反射。

N-BK7 Transmittance Click to Enlarge
Click Here for Raw Data
