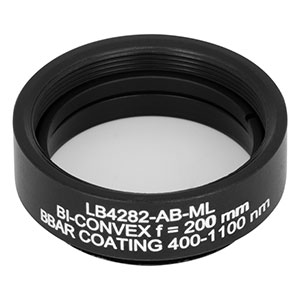

Thorlabs索雷博 LB4282-AB-ML 紫外熔融石英双凸球面透镜
特性
- 材料：紫外熔融石英(UVFS)
- 增透膜适用于400 - 1100 nm
- 尺寸：Ø1/2英寸、Ø1英寸和Ø2英寸
- 焦距范围：20.1 mm - 1003.5 mm
- 非常适合各种有限成像应用
- 安装在SM兼容的透镜安装槽中
Thorlabs已安装的双凸透镜由紫外熔融石英制成，两面镀AB增透膜，用于400 - 1100 nm。紫外级熔融石英在深紫外波段具有高透射率，同时在激光诱导下几乎没有荧光发射(用193 nm测过)，因此非常适合从紫外到近红外的应用。此外，与N-BK7相比，紫外熔融石英的均匀性更好，热膨胀系数更低。Ø1/2英寸、Ø1英寸和Ø2英寸的透镜分别安装在SM05- (0.535"-40)、SM1- (1.035"-40)和SM2- (2.035"-40)兼容的安装座内。
这些双凸透镜上镀的-AB增透膜特别适合具有多个光学元件的应用。由于未镀膜基底的每个表面上约有4％的反射率，镀-AB增透膜不仅能改善透过率(这在弱光应用中特别重要)，还能防止与多次反射相关的不良影响(例如重影图像)。
双凸透镜常用于各种有限成像应用中。两个表面都是球面，且具有相同的曲率半径，在物距和像距相等或者近似相等的情况下，能够最大程度地减少像差。通常来说，如果共轭比(物距：像距)在5:1和1:5之间，双凸透镜是最小化像差的最佳选择。除此范围之外，更适合使用平凸透镜。
| Table 1.2 Bi-Convex Lens Selection Guide | |
|---|---|
| N-BK7 | Uncoated -B (650 - 1050 nm) |
| Mounted N-BK7 | Uncoated -B (650 - 1050 nm) |
| UV Fused Silica | Uncoated -C (1050 - 1700 nm) |
| Mounted UV Fused Silica | -AB (400 - 1100 nm) |
| CaF2 | Uncoated -E1 (2 - 5 µm) |
| ZnSe | -E3 (7 - 12 µm) |
可以定制镀膜。
| Common Specifications | ||
|---|---|---|
| Lens Shape | Convex / Convex | |
| Substrate Material | UV-Grade Fused Silicaa | |
| AR Coating Range | 400 - 1100 nm | |
| Reflectance Over Coating Range (AOI = 0°) | Ravg < 1.0% | |
| Diameters Available | 1/2", 1", or 2" | |
| Diameter Tolerance | +0.0 mm / -0.1 mm | |
| Thickness Tolerance | ±0.1 mm | |
| Clear Aperture | >90% of Diameter | |
| Design Wavelength | 587.6 nm | |
| Index of Refraction | 1.458 @ 587.6 nm | |
| Surface Quality | 40-20 Scratch-Dig | |
| Spherical Surface Powerb | 3λ/2b | |
| Surface Irregularity (Peak to Valley)c | λ/4b | |
| Centration | ≤3 arcmin | |
| Focal Length Tolerance | ±1% | |
| Damage Threshold | Pulsed | 7.5 J/cm2 (532 nm, 10 ns, 10 Hz, Ø0.362 mm) 7.5 J/cm2 (1064 nm, 10 ns, 10 Hz, Ø0.445 mm) |
- 点击链接查看详细的基底规格。
- λ = 633 nm。
- 类似于平面光学元件的表面平整度，光圈数(surface power)为球面光学元件的表面相对校准基准的偏差度。此参数也常称为曲面拟合。
这种高性能的多层增透膜在指定波长范围内的平均反射率小于1％(每面)，且在在0°和30°之间的入射角(AOI)范围内提供良好的性能。图2.2展示的是本页所售透镜上-AB*增透膜的性能曲线图。
对于需要在更大入射角下使用的光学元件，请考虑订购针对45°入射角优化的定制镀膜；这些镀膜推荐用于从25°至52°的入射角。
Click to Enlarge
Click Here for Raw Data
图2.1：图为入射光垂直于入射到10 mm厚未镀膜紫外熔融石英样品的透过率曲线。请注意，这是实际测量的透过率，包含了表面反射。
Click to Enlarge
Click Here for Raw Data
图2.2：蓝色阴影区域表示具有最佳性能的400 - 1100 nm波长范围。
