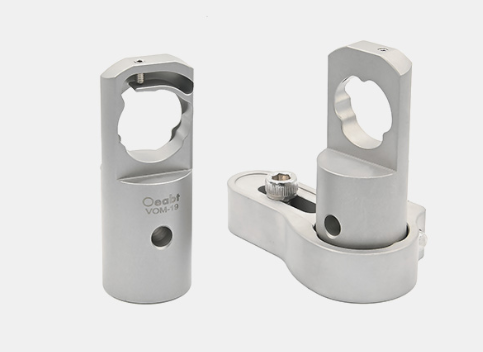

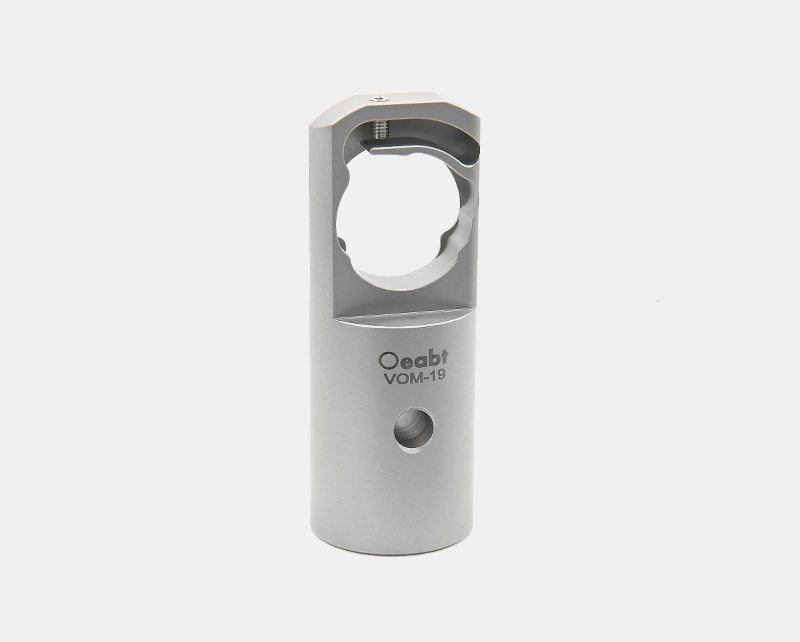

Oeabt 基座光学 VOM-19 Ø19mm固定安装座
产品说明
• 一体式的安装座设计，用于Ø19mm的光学元件；
• 50 mm的光束高度，以柱轴为中心的光学面；
• 底部开有M6螺孔，便于安装固定至台面；
• 在25℃环境下，适用于10-6 Torr高真空环境；
VOM-19安装座经单件热处理的不锈钢制造，通过最小化组件内部接口数量的方式，有效减少了部件随时间的徐变形，提高稳定性。
| 型号 | VOM-19 |
| 规格 | Ø25.4*67.5mm |
| 安装孔径 | 兼容Ø19mm，厚≤6mm的光学元件 |
| 光轴高度 | 50mm |
| 螺孔类型 | M6*1处、Ø2.01*2处（对销孔） |
| 重量 | 152.9g |
| 材质 | 304不锈钢热处理 |
示意图
通用参数
VOM-19 Ø19mm固定安装座
• 一体式的安装座设计，用于Ø19mm的光学元件；
• 50 mm的光束高度，以柱轴为中心的光学面；
• 底部开有M6螺孔，便于安装固定至台面；
• 在25℃环境下，适用于10-6 Torr高真空环境；

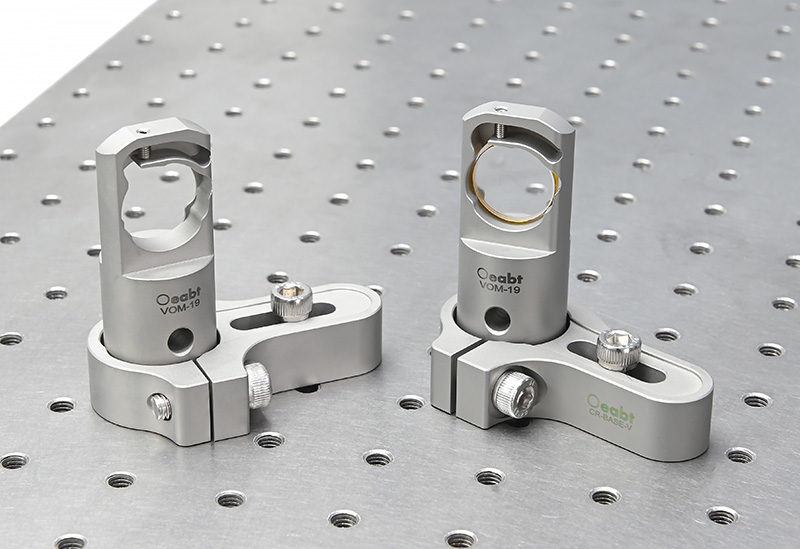

安装座自带接杆底座，光轴高度在50mm。底部开有1个M6螺孔和2个Ø2mm的对准销孔，可实现直接、精准地在安装系统中。
