特性
- 固定式U形台，带单模或保偏光纤
- 带FC插口的可调式U形台，兼容FC/PC或FC/APC接头
- 具有热稳定性和机械稳定性
- 兼容Thorlabs的所有FiberBench组件
- 从载物台测量，光束高度为14.3 mm
- 303非磁性不锈钢
- 指定波长或者定制对准套件，请联系技术支持
Thorlabs的固定式和可调式光纤到光纤U形台包含一个FiberBench底座，分别结合两根内置跳线或者2个FiberPort。固定式U形台具有出厂对准的输入和输出FC/PC或FC/APC跳线，并镀有一层窄带增透膜，可以将插入和回波损耗降到最小。可调式U形台则不同，它的一端带有FiberPort端口并装有镀增透膜的非球面透镜，增透膜波长范围是以下三种之一：350 - 700 nm(-A膜)、600 - 1050 nm(-B膜)和1050 - 1600 nm(-C膜)。更多详情请见规格标签。
此U形台便于处理光束，极其适合包含多个组件并且要求极高稳定性的光纤到光纤的应用。在光路中插入较厚光学组件时，会导致光束侧向偏移，从而增加额外的插入损耗。可使用XY调节模块补偿最多500 μm的光束偏移。如果需要更多空间将其他光学元件放置在自由空间光路中，我们提供可调光程的光纤-光纤耦合器，通过燕尾导轨提供最大500 mm的准直器间距。
| FiberBench Accessories | |||
|---|---|---|---|
| FiberPorts | Optic Mounts | Alignment Tools | Polarizers |
| Beamsplitter Modules | Mirror Modules | Rotating Wave Plates | FiberBenches |
Click to Enlarge
图1.1：每个U形台包含一个可拆卸的塑料防尘壳

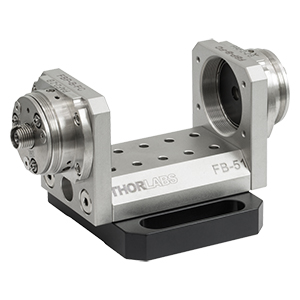

可调式U形台，用于FC/PC或FC/APC接头
放大
| Item #a | Compatible Connectors | AR Coating Rangeb | Insertion Lossc |
|---|---|---|---|
| FBP-A-FC | FC/PC and FC/APC | 350 - 700 nm (A Coating) | 1.5 dB |
| FBP-B-FC | FC/PC and FC/APC | 600 - 1050 nm (B Coating) | 0.85 dB |
| FBP-C-FC | FC/PC and FC/APC | 1050 - 1620 nm (C Coating) | 0.6 dB |
- 完整规格请参考规格标签。
- Ravg< 0.5%；请看图G3.2了解样品反射率值
- 这些数值采用以下设备计算得出：-A：波长为450 nm时使用460HP光纤，-B：波长为850 nm时使用780HP光纤，-C：波长1550 nm时使用SMF-28e+光纤。
- 增透膜用于350 - 700 nm、600 - 1050 nm或1050 - 1620 nm
- 兼容FC/PC和FC/APC接头
- 可调准直/耦合，用于灵活性高的应用
- 每个FiberPort具有5个自由度和旋转调节
图G3.1：可调式U形台的示意图(侧视图)
Click to Enlarge图G3.2：-A、-B和-C增透膜样品的反射率曲线图
Thorlabs的可调式光纤到光纤U形台具备与固定式U形台一样的优点，而且两个带FC插口的FiberPort额外增加了灵活性。这些U形台可以用于任何所需的带FC/PC和FC/APC接头的光纤跳线；同时兼容2.1 mm宽插键和2.0 mm窄插键。此外，在有需要时，每个FiberPort还能调节准直或耦合。这些器件基于稳定的FiberBench平台，易于配置和对准，适用于任何潜在应用。
若想将插入和回波损耗最小化，可使用镀增透膜的单模、多模或保偏跳线。若使用纤芯直径大于Ø62.5 µm的光纤，将会产生高插入损耗。这时，光纤不能再看作是点光源，透镜将对纤芯成像，而不是产生准直光束。详情请查看规格标签。若需要定制版本，请联系技术支持
