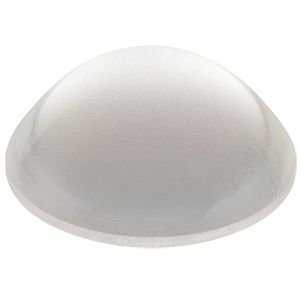

Thorlabs索雷博 ACL5040U-DG15-A 非球面聚光透镜

Thorlabs索雷博    ACL5040U-DG15-A  非球面聚光透镜

特性

• 单个紧凑型光学元件组合了聚光透镜和散射片
• 可选直径为25 mm和50 mm
• 可选600或1500目抛光版本
• 可选20 mm或40 mm焦距版本
• 可选非球面表面未镀膜或镀350到700 nm或650到1050 nm增透膜
• 提供比球面透镜更高的NA、更大的通光孔径

Thorlabs带散射平面的非球面聚光透镜设计用于将来自卤钨灯、LED或类似光源的光准直成非常均匀的光束。我们提供两种尺寸(Ø25 mm和Ø50 mm)以满足您不同的应用需求。这些透镜具有600目或1500目两种抛光规格。更高的目(1500目)提供更高的透射率，而较粗糙的目(600目)具有更高的散射率，但透过率更低。这些非球面聚光透镜提供未镀膜和镀增透膜两种版本，未镀膜版本用于380-2100 nm的波长范围，镀增透膜版本可选350-700 nm(A膜)或650-1050 nm(B膜)的波长范围。请查看表1.2中反射率曲线。

在使用标准透镜准直高功率LED时，光源的结构会通过透镜成像，形成一个非常不均匀的照明图案(如图1.1所示)。这无法满足许多应用的要求。在透镜平面侧加一个散射片能够保证光源在远场得到均匀的照明(如图1.3所示)。

透镜的非球面一侧通过精密模压形成非球面，而平面一侧由600目或1500目抛光。抛光散射面相比喷砂散射面更有优势，因为前者均匀性更好。

Thorlabs为这些透镜提供了许多安装方案。在安装这些透镜时，带有SM1(1.035"-40)和SM2(2.035"-40)螺纹的特厚卡环为卡环扳手提供额外的间隙(更多信息请查看透镜安装指南标签)。更多安装选项的详细信息，请查看我们的固定式光学安装座和光学调整架网页。

Click to Enlarge
图1.1 使用无散射平面的聚光透镜准直LED出射光

Click to Enlarge
图1.3 使用带散射平面的聚光透镜准直LED输出光

Table 1.2  General Specifications
Substrate	B270 Optical Crown Glass
Wavelength Range	Uncoated: 380 - 2100 nm A: 350 - 700 nm B: 650 - 1050 nm
Reflectance Over AR Coating Range for Coated Optics (Avg., AOI = 0°)	Ravg < 0.5%
Focal Length Tolerance	±8%
Design Wavelength	Visible
Surface Quality (Asphere Side)	80-50 Scratch-Dig
Uncoated Transmission Graph (Click Here to Download Raw Data)
A Coating Reflectance Graph (Click Here to Download Raw Data)
B Coating Reflectance Graph (Click Here to Download Raw Data)
Diameter Tolerance	+0.0 mm / -0.5 mm
Center Thickness Tolerance	±0.3 mm
Centration	< 30 arcmin
Temperature (Max)	250 °C (482 °F)

非球面透镜设计公式

这些透镜的非球面可以用Y的多项式展开来描述，Y为距离光轴的径向距离。曲面形状或sagitta(通常缩写为sag)用z表示，并由以下表达式给出：

其中，R是曲率半径，k是圆锥常数，A_n是n阶非球面系数。R的符号由透镜表面曲率中心位于透镜顶点的左右所决定；正R表示曲率中心位于透镜顶点右侧，负R表示曲率中心位于透镜顶点的左侧。例如，双凸透镜左表面的曲率半径被指定为正数，而其右表面的曲率半径被指定为负数。

非球面透镜系数

由于透镜表面的旋转对称性，上面的多项式的展开中只包含Y的偶数次方。每个产品的非球面系数目标值可以点击表2.2或点击下方所售透镜旁的红色文件图标()查看。

Click to Enlarge
 图2.1 参考图
