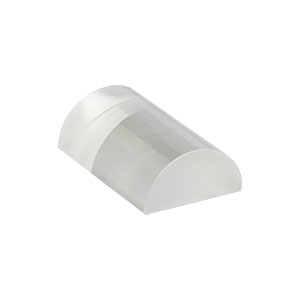

Thorlabs索雷博 LJ4107-UV 平凸柱面透镜

Thorlabs索雷博   LJ4107-UV  平凸柱面透镜

特性

• 材料：紫外熔融石英
• 提供未镀膜和镀宽带增透膜的版本
•

  • 185 nm - 2.1 μm(未镀膜)
  • 245 - 400 nm(镀UV膜)
  • 350 - 700 nm(镀A膜)
  • 650 - 1050 nm(镀B膜)
  • 1050 - 1700 nm(镀C膜)
• 准直激光二极管的出射光束，并将其整形成圆形光束
• 焦距范围：8 mm - 500 mm

应用

• 变形光束的整形
• 准直激光二极管的出射光束，并将其整形成圆形光束
• 将光耦合到狭缝
• 一维图像压缩

Thorlabs提供未镀膜和镀增透膜的平凸柱面透镜。镀UV、A膜、B膜和C膜透镜的两面具有分别适用于245 - 400 nm、350 - 700 nm、650 - 1050 nm或1050 - 1700 nm的增透膜。紫外熔融石英在深紫外波段具有很高的透过率，且几乎不产生激光诱导荧光(193 nm处测量)，因此非常适合紫外到近红外波长的应用。这些正柱面透镜适用于需要一维放大光束的应用。球透镜从两个维度对入射光发挥作用，且作用是对称的，而柱面透镜只在一个维度上起作用。这些透镜的典型应用是通过一对柱面透镜以整形变形光束。使用一对正柱面透镜可以准直激光二极管的出射光束，并将其整形成圆形光束。另一种可行应用是利用单个柱面透镜将发散的光束聚焦到探测器阵列上。为了最大程度地减少球差，在把光束聚焦成一条线时，准直光源应入射到透镜曲面，而在准直线光源时，线光源应入射到透镜平面。

如需兼容笼式系统和透镜套管，请查看我们已安装的平凸圆柱面透镜。这种透镜易于集成到标准的光机械件中。

• 点击链接查看详细的基底规格。
• 仅为镀膜透镜的指定波长范围内。对于未镀膜的透镜，每个表面的反射率大约为4%。
• 类似于平面光学元件的表面平整度，光圈数(surface power)为球面光学元件的表面相对校准基准的偏差，除非另有说明，一般是针对633 nm光源。此参数也常称为曲面拟合。

紫外熔融石英平凸柱面透镜

Item #a	Focal Length	Height	Length	Radius	Center Thickness	Edge Thickness	Back Focal Length	Reference Drawing
LJ4359	8.0 mm	7.2 mm	11.0 mm	3.7 mm	4.9 mm	2.0 mm	4.6 mm
LJ4918	10.0 mm	9.0 mm	14.0 mm	4.6 mm	5.6 mm	2.0 mm	6.1 mm
LJ4748	12.7 mm	10.0 mm	15.0 mm	5.8 mm	4.8 mm	2.0 mm	9.4 mm
LJ4794	25.0 mm	10.0 mm	15.0 mm	11.5 mm	3.1 mm	2.0 mm	22.8 mm
LJ4862	25.0 mm	15.0 mm	23.0 mm	11.5 mm	4.8 mm	2.0 mm	21.7 mm
LJ4426	25.0 mm	20.0 mm	30.0 mm	11.5 mm	7.8 mm	2.0 mm	19.6 mm
LJ4107	25.4 mm	23.0 mm	35.0 mm	11.7 mm	11.6 mm	2.0 mm	17.4 mm
LJ4305	30.0 mm	20.0 mm	30.0 mm	13.8 mm	6.3 mm	2.0 mm	25.7 mm
LJ4878	75.0 mm	20.0 mm	30.0 mm	34.5 mm	3.5 mm	2.0 mm	72.6 mm
LJ4395	100.0 mm	30.0 mm	45.0 mm	46.0 mm	5.5 mm	3.0 mm	96.2 mm
LJ4147	499.9 mm	30.0 mm	45.0 mm	230.0 mm	3.5 mm	3.0 mm	497.5 mm

• 未镀膜透镜与镀膜透镜的规格相同。

Click to Enlarge
Click Here for Raw Data
上图是入射光垂直于10 mm厚未镀膜紫外熔融石英样品表面时的透过率曲线图。请注意，这是测量的透过率，包含表面反射。Click to Enlarge
Click Here for Raw Data
蓝色阴影区域表示具有最佳性能的波长范围245 - 400 nm。

Click to Enlarge
Click Here for Raw Data
蓝色阴影区域表示具有最佳性能的波长范围650 - 1050 nm。Click to Enlarge
Click Here for Raw Data
蓝色阴影区域表示具有最佳性能的波长范围350 - 700 nm。

Click to Enlarge
Click Here for Raw Data
蓝色阴影区域表示具有最佳性能的波长范围1050 - 1700 nm。
