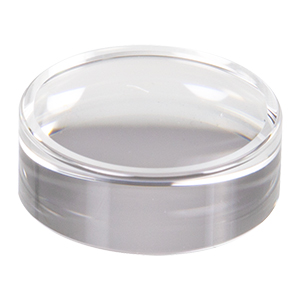

Thorlabs索雷博 354560 模压玻璃非球面透镜

Thorlabs索雷博   354560   模压玻璃非球面透镜

特性

• 模压玻璃非球面透镜，用于无限放大倍率
• 聚焦或准直光时不会引入球差
• 提供未安装或预装在刻有型号的无磁303不锈钢透镜槽中的版本

非球面透镜在聚焦或准直光时不会在透射波前中引入球差。对于单色光源，球差往往是限制单个球面透镜在聚焦或者准直光时达到衍射极限性能的因素。因此，非球面透镜经常是许多应用中最好用的单光学元件，包括对光纤或激光二极管的输出光进行准直、将光耦合到光纤中、空间滤波以及将光束成像在探测器上。

本页包含未镀膜模压玻璃非球面透镜。请注意，Thorlabs还提供大量双面镀增透膜的非球面透镜(见表1.1中的链接)。

所有这些模压玻璃透镜都可以预先安装在303无磁不锈钢外壳中，外壳上刻有方便识别的产品型号。这些已安装版本带有公制螺纹，方便集成到光学装置或者OEM应用中。通过使用非球面透镜转接件，已安装非球面透镜能够直接兼容我们的SM1系列透镜套管。它们与显微物镜转接件延伸套管组合使用时，能够直接替换多元件显微镜物镜。

如果使用未安装非球面透镜来准直点光源或者激光二极管时，应将曲率半径较大的一面(即更平坦的一面)朝向点光源或者激光二极管。如果使用已安装非球面透镜对光束进行准直时，将外壳上带有外螺纹的一侧面向光源。

我们使用多种光学玻璃生产模压玻璃非球面透镜，从而达到需要的性能。模压工艺会使这些玻璃的属性(比如阿贝数)稍微偏离玻璃生产商给出的数据。点击下面各表中的信息图标()，可以查看每种透镜具体的材料属性。

如何选择透镜

一般使用非球面透镜将直径为1到5 mm的入射光耦合到单模光纤中。下面通过一个简单的实例来说明选择正确的透镜需要考虑的主要规格。

实例：
光纤：P1-630A-FC-2
透过透镜前的准直光束直径：Ø3 mm

查看P1-630A-FC-2, 630 nm, FC/PC单模光纤跳线的规格知其模场直径(MFD)为4.3 μm。该规格需要满足下面方程计算出的衍射极限光斑大小：

这里，f是透镜的焦距，λ是入射光的波长，D是入射在透镜上的准直光的直径。换算求解准直透镜的焦距，得到

Thorlabs提供大量已安装和未安装的非球面透镜。焦距最接近16 mm的非球面透镜的焦距为15.29 mm(产品型号352260-B或A260-B)。该透镜的通光孔径也大于准直光的直径。因此，这个非球面透镜是符合以上参数要求(即P1-630A-FC-2单模光纤和3 mm准直光束直径)的最佳选择。另外，聚焦光束的光斑应该小于单模光纤的模场直径时，才能获得最佳的耦合。这样，如果没有完全匹配的非球面透镜，可以选择焦距比计算结果更小的非球面透镜。如果非球面透镜的通光孔径足够大，也可以在通过非球面透镜之前对光束进行扩束，这样可以减小聚焦光斑的大小。

非球面透镜设计公式

这些透镜的非球面可以用Y的多项式展开来描述，Y为距离光轴的径向距离。曲面形状或sagitta(通常缩写为sag)用z表示，并由以下表达式给出：

其中R是曲率半径，k是圆锥常数，A_n是n阶非球面系数。R的符号由透镜表面曲率中心位于透镜顶点的左右所决定；正R表示曲率中心位于透镜顶点右侧，负R表示曲率中心位于透镜顶点的左侧。例如，双凸透镜左表面的曲率半径被指定为正数，而其右表面的曲率半径被指定为负数。

非球面透镜系数

由于透镜表面的旋转对称性，上面的多项式的展开中只包含Y的偶数次方。
