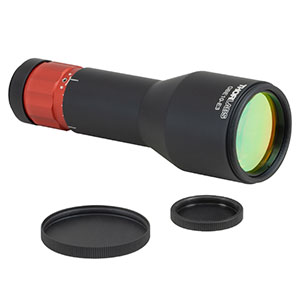

Thorlabs索雷博 GBE10-E3 中红外扩束器

Thorlabs索雷博    GBE10-E3   中红外扩束器

特性

• 2X、5X或10X扩束器
• 光学元件由ZnSe基底制成
• 镀有宽带增透膜，用于7 - 12 μm
• 滑动透镜准直调节使光束偏移降到最低
• 外壳的机械长度固定，末端不可旋转
• 准直调节环可以锁定
• 螺纹孔径易于集成到光学系统
• 可以定制宽带膜和V膜(请联系技术支持

Thorlabs的中红外扩束器可以将准直光束的直径扩大或缩小2倍、5倍或10倍。这些伽利略型扩束器采用低像差、空气隙设计，产生的波前误差小于λ/4(即衍射极限性能)，使其对扩束后M²值的影响降到最小。扩大的光束可以聚焦成很小的衍射极限束腰，使光学系统的焦点具有较高的功率密度。

扩束器的透镜镀有宽带增透膜，用于7 - 12 μm的光谱范围，以最大程度地减少空气与玻璃界面处的反射率。光学元件由ZnSe材料制成，这是一种具有较宽透射带的光学基底，透射范围从可见光谱的红光部分扩展到中红外。因此，这些扩束器非常适合需要CO₂激光器(这类激光器的工作波长为10.6 μm)或量子级联激光器等红外光源的应用。更多有关镀膜性能的信息，请看规格和增透膜标签。如要定制宽带膜或V膜，优化特定波长范围的性能，了解报价相关信息，请联系技术支持。

滑动透镜设计既能调节准直，又能将透镜调节时固有的光束偏移效应降到最小。如图1.1、1.2和1.3所示，红色环用于调节输出光束准直；达到所需的准直后，可用附带的0.05英寸(1.3 mm)球头起子或六角扳手(不附带)拧紧螺丝，固定红色环。

安装选项
这些伽利略型光束扩束器具有螺纹输入孔径和输出孔径，方便沿着扩束器光轴安装其它透镜和滤光片。每种扩束器的输入端具有SM05(0.535"-40)内螺纹和SM1(1.035"-40)外螺纹，方便与Thorlabs的透镜套管和其它光学组件一起使用。2X扩束器的输出端还有SM1外螺纹。5X或10X扩束器具有M43 x 0.5外螺纹输出端口，可以通过SM2A30转接件集成SM2(2.035"-40)螺纹的元件。外壳设计使得在旋转准直调节环时安装表面和螺纹末端都不会旋转，所以用户在调节发散角时不会影响任何已经安装的光学元件，并维持指向稳定性。

2X、5X和10X扩束器上套筒的Ø1.2英寸部分具有光滑的安装表面，直径与我们的Ø1英寸透镜套管相同。下方我们提供多种转接件，以便用户将这些扩束器安装在光学接杆上、笼式系统中或调整架里面。我们也提供SM1A52转接件，以便输入端耦合具有M30 x 1.0标准螺纹的元件。

Thorlabs还提供其他固定放大倍率的扩束器，包括用于窄带应用的紫外熔融石英固定倍率扩束器、用于宽带应用的消色差固定倍率扩束器和具有反射设计以解决色差问题的反射型扩束器。还提供多种可变放大倍率的扩束器，如紫外熔融石英和消色差变焦扩束器。更多有关扩束器系列产品的信息，请看扩束器标签。

处理ZnSe光学元件
扩束器内的光学元件由ZnSe基底制造而成。这是一种有毒材料，为了安全考虑，操作这些透镜时请遵守所有必要的安全防护措施，包括戴手套并在事后彻底洗手。

Click for Details
图1.2 5X放大倍率的扩束器具有M43 x 0.5螺纹输出端口。

Click for Details
图1.1 2X放大倍率的扩束器具有SM1外螺纹输出端口。

Click for Details

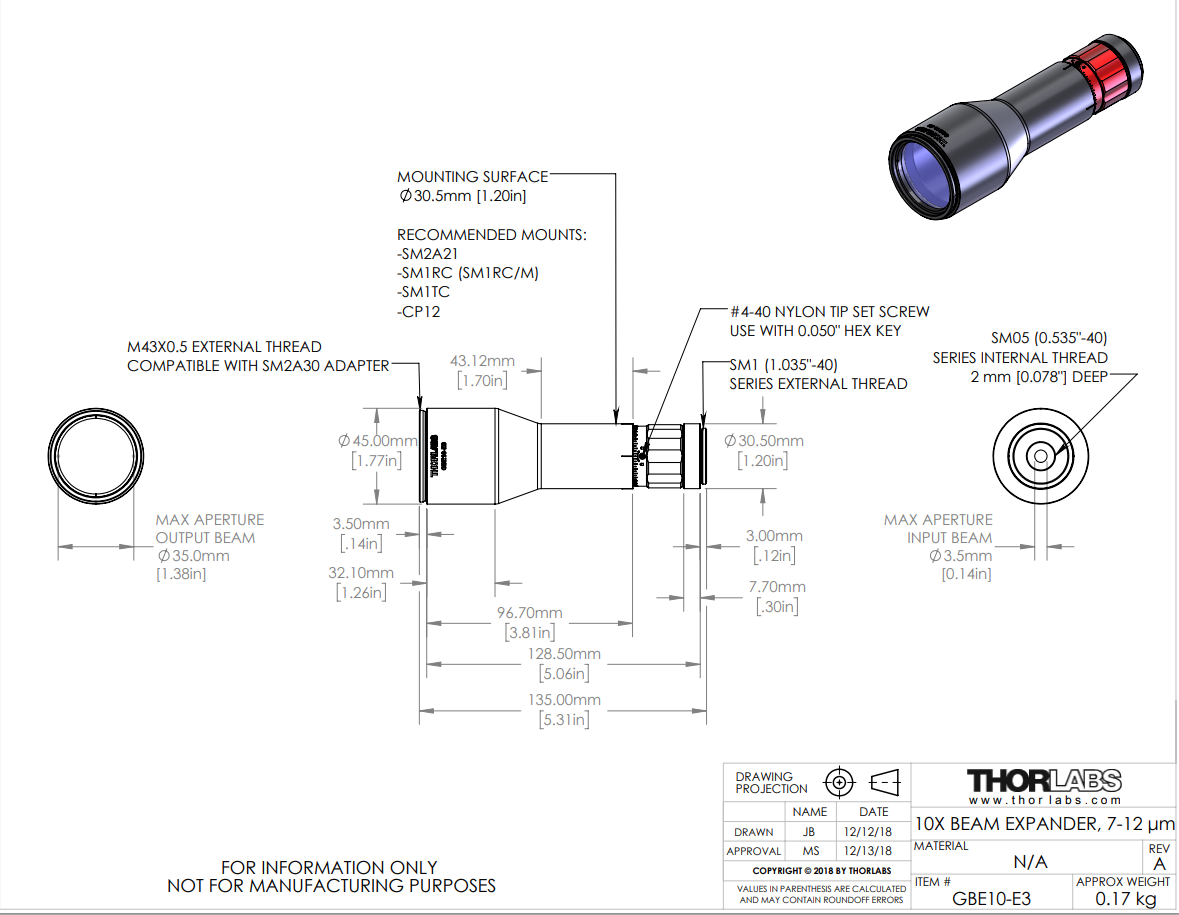

图1.3 10X放大倍率扩束器具有M43 x 0.5螺纹输出端口。

• 用于准直光束
• 输出峰谷波前误差(WFE)小于λ/4时的最大输入光束直径。
• SM2A30螺纹转接件可将这些扩束器与我们的SM2螺纹透镜套管和60 mm笼式系统集成。
• 和我们的SM1螺纹透镜套管直径相同。请看下方了解推荐的安装选项。
• 此行的安装选项在下方有详细描述。使用我们的螺纹转接件可以将扩束器与各种螺纹组件集成。



• 每个扩束器具有两个元件，一共四个镀膜表面。
• 扩束器可接受的最大功率由增透膜的损伤阈值限制。
