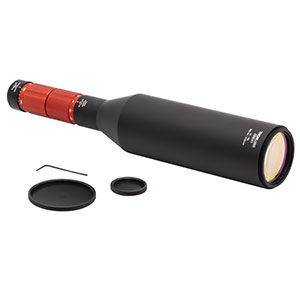

Thorlabs索雷博 ZBE41 变焦扩束器
紫外熔融石英变焦扩束器，V形增透膜：330 - 370 nm
| Item # | Expansion | Max Input Beam Diameter | Diffraction-Limited Input Beam Diametera | Input Thread | Output Thread (External) | AR Coatingb | Typical Transmission | Damage Thresholdc |
|---|---|---|---|---|---|---|---|---|
| ZBE13 | 0.5X - 2.5X | 10.9 mm @ 0.5X 8.0 mm @ 2.5X | 10.0 mm @ 0.5X 7.0 mm @ 2.5X | Internal: SM05 External: SM1 | SM1 | Ravg < 0.2% (330 - 370 nm) Rmax < 0.7% (325 - 380 nm) Rmax < 0.2% (335 - 362 nm) | >95% @ 355 nm | 10.0 J/cm² (355 nm, 10 ns Pulse, 10 Hz, Ø0.406 mm) |
| ZBE23 | 1X - 4X | 10.9 mm @ 1X 8.8 mm @ 4X | 10.0 mm @ 1X 7.0 mm @ 4X | M43 x 0.5d | ||||
| ZBE33 | 2X - 8X | 6.0 mm @ 2X 4.4 mm @ 8X | 5.5 mm @ 2X 3.4 mm @ 8X | |||||
| ZBE43 | 4X - 16X | 6.0 mm @ 4X 2.7 mm @ 16X | 5.5 mm @ 4X 2.5 mm @ 16X | SM2 |
- 633 nm时，输出峰谷波前误差(WFE)小于λ/4时的最大输入光束直径。
- 每个表面。
- 扩束器可接受的最大功率受增透膜的损伤阈值限制。
- SM2A30螺纹转接件可用于将这些扩束器集成到我们的SM2螺纹透镜套筒和60 mm笼式系统。
紫外熔融石英变焦扩束器，V形增透膜：495 - 570 nm
| Item # | Expansion | Max Input Beam Diameter | Diffraction-Limited Input Beam Diametera | Input Thread | Output Thread (External) | AR Coatingb | Typical Transmission | Damage Thresholdc |
|---|---|---|---|---|---|---|---|---|
| ZBE12 | 0.5X - 2.5X | 10.9 mm @ 0.5X 8.0 mm @ 2.5X | 10.0 mm @ 0.5X 7.0 mm @ 2.5X | Internal: SM05 External: SM1 | SM1 | Ravg < 0.2% (495 - 570 nm) Rmax < 0.7% (488 - 580 nm) Rmax < 0.2% (503 - 553 nm) | >96% @ 532 nm | 15.0 J/cm² (532 nm, 10 ns Pulse, 20 Hz, Ø0.213 mm) |
| ZBE22 | 1X - 4X | 10.9 mm @ 1X 8.8 mm @ 4X | 10.0 mm @ 1X 7.0 mm @ 4X | M43 x 0.5d | ||||
| ZBE32 | 2X - 8X | 6.0 mm @ 2X 4.4 mm @ 8X | 5.5 mm @ 2X 3.4 mm @ 8X | |||||
| ZBE42 | 4X - 16X | 6.0 mm @ 4X 2.7 mm @ 16X | 5.5 mm @ 4X 2.5 mm @ 16X | SM2 |
- 633 nm时，输出峰谷波前误差(WFE)小于λ/4时的最大输入光束直径。
- 每个表面。
- 扩束器可接受的最大功率受增透膜的损伤阈值限制。
- SM2A30螺纹转接件可用于将这些扩束器集成到我们的SM2螺纹透镜套筒和60 mm笼式系统。
紫外熔融石英变焦扩束器，V形增透膜：980 - 1130 nm
| Item # | Expansion | Max Input Beam Diameter | Diffraction-Limited Input Beam Diametera | Input Thread | Output Thread (External) | AR Coatingb | Typical Transmission | Damage Thresholdc |
|---|---|---|---|---|---|---|---|---|
| ZBE11 | 0.5X - 2.5X | 10.9 mm @ 0.5X 8.0 mm @ 2.5X | 10.0 mm @ 0.5X 7.0 mm @ 2.5X | Internal: SM05 External: SM1 | SM1 | Ravg < 0.2% (980 - 1130 nm) Rmax < 0.7% (960 - 1160 nm) Rmax < 0.2% (1000 - 1100 nm) | >96% @ 1064 nm | 20.0 J/cm² (1064 nm, 10 ns Pulse, 20 Hz, Ø0.395 mm) |
| ZBE21 | 1X - 4X | 10.9 mm @ 1X 8.8 mm @ 4X | 10.0 mm @ 1X 7.0 mm @ 4X | M43 x 0.5d | ||||
| ZBE31 | 2X - 8X | 6.0 mm @ 2X 4.4 mm @ 8X | 5.5 mm @ 2X 3.4 mm @ 8X | |||||

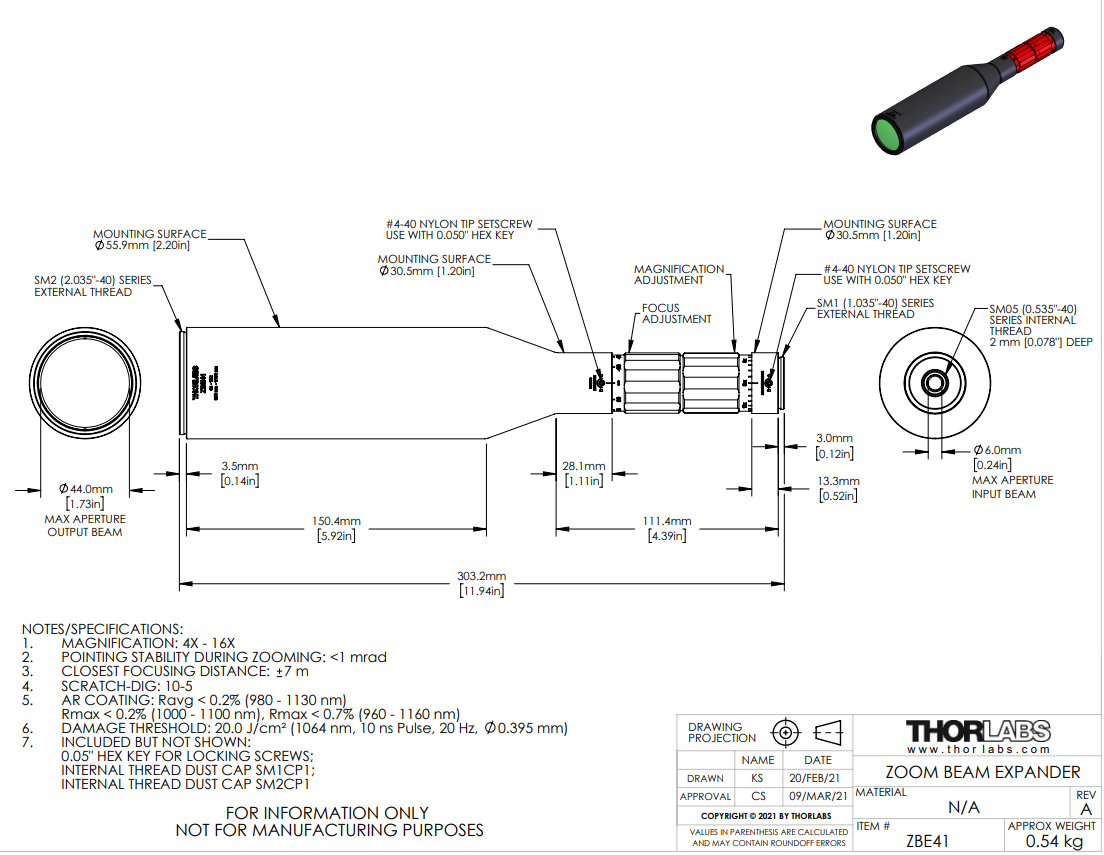

| ZBE41 | 4X - 16X | 6.0 mm @ 4X 2.7 mm @ 16X | 5.5 mm @ 4X 2.5 mm @ 16X | SM2 |
- 633 nm时，输出峰谷波前误差(WFE)小于λ/4时的最大输入光束直径。
- 每个表面。
- 扩束器可接受的最大功率受增透膜的损伤阈值限制。
- SM2A30螺纹转接件可用于将这些扩束器集成到我们的SM2螺纹透镜套筒和60 mm笼式系统。
