Thorlabs索雷博 390093-D 模压红外非球面透镜

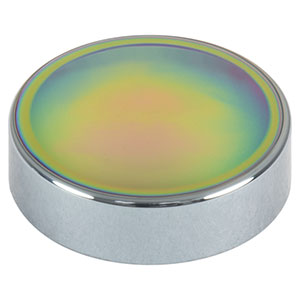

390093-D - 非球面透镜，Geltech，f=3.0 mm，NA=0.71，未安装，增透膜：1.8-3 µm

详情

特性

聚焦或准直光束时不会引入球差
未安装时的通光孔径：Ø3.3 mm、Ø4.00 mm、Ø5.00 mm或Ø7.60 mm
增透膜范围：1.8- 3 μm(-D)、3 - 5 μm(-E)或8 - 12 μm(-F)
可选未安装或安装在刻有标识的螺纹不锈钢外壳中的版本
BD-2和VIG06基底分别在高达130 °C和110 °C仍可稳定工作

球差常常会限制球面透镜实现衍射极限设计。非球面透镜的表面设计为可最大程度地减少球差，从而为许多应用提供可靠的单个光学元件解决方案，例如进行光纤或激光二极管的输出准直、将光耦合到光纤中、空间滤波或将光成像在探测器上。特别是，我们的红外非球面透镜非常适合准直来自中波红外(MWIR)和长波红外(LWIR)的光(包括量子级联激光器(QCL))。

本页所有模压玻璃透镜在两面都镀有增透膜，范围有1.8 - 3 µm、3 - 5 µm或8 - 12 µm。其它增透膜选项列在表1.1中。

这些模压玻璃透镜可选未安装或者预安装在不锈钢外壳中的版本，外壳上刻有方便识别的产品型号。这些外壳带有公制螺纹，使其便于集成到光学装置或者OEM应用中。比如，通过使用非球面透镜转接件，它们能直接接入我们的SM1(1.035"-40)透镜套筒。已安装非球面透镜与RMS螺纹物镜替换转接件组合使用时，能够直接替换多元件显微镜物镜。

如果使用未安装非球面透镜来准直点光源或者激光二极管时，应将曲率半径较大的一面朝向点光源或者激光二极管。如果使用已安装非球面透镜对光束进行准直时，应将外壳上带有外螺纹的一侧朝向光源。

黑色金刚石
黑色金刚石-2(BD-2)是一种硫族化合物，它是由锗(28%)、锑(12%)和硒(60%)组成的无定形混合物，与传统上用于制造红外光学元件的锗相比，黑色金刚石-2具有一些优势。BD-2具有热稳定折射率(请查看折射率标签)和低热膨胀系数(13.5 x 10^-6 / °C)，所以由温度变化引起的焦距变化比锗更小。另外，锗材料的透过率随温度增加而降低，而BD-2非球面透镜在高达130 °C的环境中仍可使用。这种材料特别是在1.7到2.2 μm波长范围内具有优异的性能，能提供大于99%的透过率和平坦的色散曲线。

VIG06
VIG06是一种由砷(40%)和硒selenium (60%)非晶混合制造的硫化物。VIGO6具有和BD-2相似的光学性质，但折射率和热膨胀系数(20.8 x 10^-6 / °C)略高，热光系数(32.1 x 10^-6 / °C)更低。VIG06非球面透镜可在最高110 °C环境下使用。

Click to Enlarge
Click Here for BD-2 Raw Data
Click Here for VIG06 Raw Data
图1.2：-D宽带增透膜透镜的反射率曲线图 E AR Coating

Click to Enlarge
Click Here for BD-2 Raw Data
Click Here for VIG06 Raw Data
图1.3：-E宽带增透膜透镜的反射率曲线图 F AR Coating

Click to Enlarge
Click Here for BD-2 Raw Data
Click Here for VIG06 Raw Data
图1.4：-F宽带增透膜透镜的反射率曲线图

图1.2、1.3和1.4中的阴影区域表示指定的增透膜波长范围。请注意，这些曲线图是典型的；不同批次之间的性能可能略有差异。

Table 1.1 Molded Glass Aspheric Lenses
Infinite Conjugate
Uncoated
350 - 700 nm (-A Coating)
600 - 1050 nm (-B Coating)
1050 - 1700 nm (-C Coating)
1.8 - 3 µm (-D Coating)
3 - 5 µm (-E Coating)
8 - 12 µm (-F Coating)
405 nm V-Coating
1064 nm V-Coating
Finite Conjugate
Uncoated

Common Specifications
Substrate	Black Diamond-2	VIG06
Refractive Index^a	2.630 ± 0.003 at 2.5 µm	2.795 ± 0.003 @ 3.5 µm
Damage Threshold (Typical)	100 W/cm² @ (1064 nm, CW)^b 0.1 J/cm²@ (1064 nm, 10 ns)^b	N/A
Surface Quality (Bulk Material)	80-50 Scratch-Dig
Coefficient of Thermal Expansion	13.5 x 10^-6 / °C	20.8 x 10^-6 / °C
Thermooptic Coefficient (Δn / ΔT)	91 x 10^-6 / °C	32.1 x 10^-6 / °C

与波长相关的折射率信息请查看折射率标签。
透镜的损伤阈值受增透膜限制，无法保证。

$Refractive Index of VIG06$ Click to Enlarge图2.2：VIG06的折射率

$Refractive Index of BD-2$ Click to Enlarge图2.1：BD-2的折射率

Table 2.3 Herzberger Coefficients
Herzberger Coefficient	Value
Herzberger Coefficient	BD-2	VIG06
A	2.614	2.789
B	1.491 x 10^-1	1.120 x 10^-1
C	-2.875 x 10^-1	1.782 x 10^-2
D	-9.573 x 10^-5	-1.109 x 10^-4
E	-5.109 x 10^-7	-7.893 x 10^-8
F	9.894 x 10^-10	-9.027 x 10^-12
