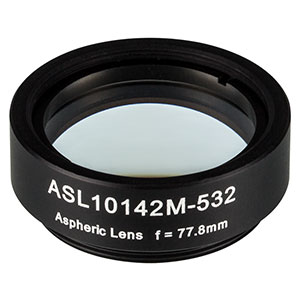

Thorlabs索雷博 ASL10142M-532 高精度非球面透镜
特性
- 大直径(Ø1.00英寸)、平凸非球面透镜
- 未镀膜、V形膜或宽带增透膜可选
- 532 nm V形膜
- 780 nm V形膜
- 1064 nm V形膜
- 350 - 700 nm宽带增透膜
- 650 - 1050 nm宽带增透膜
- 1050 - 1700 nm宽带增透膜
- CNC精密抛光具有精良光学性能
- 以未安装或安装在带刻度的SM1透镜套管中的形式出售
- 表面计量程序符合ISO 10110-5和ISO 10110-12标准
Thorlabs的CNC抛光非球面透镜通过计算机控制的反复程序进行研磨和抛光，由此而得的透镜比起模压非球面透镜具有更好的垂度(表面轮廓)偏差、表面不规则度、表面平整度和焦距偏差。这种CNC抛光使得模压透镜不存在常见的沟槽、突起以及其他表面瑕疵。因而，本页出售的非球面透镜凸起表面符合沿表面任何点偏差在±2.0 µm以内的参考表面轮廓。
本页出售的Ø1.00英寸透镜由紫外熔融石英制成，可选择未安装或安装在SM1螺纹(1.035"-40)外壳中的版本。它们的数值孔径(NA)很小，为0.142 - 0.145，这使得它们非常适用于将单模光纤(具有典型的数值孔径0.10到0.14)的输出耦合到自由空间中。紫外熔融石英具有非常好的紫外透射性，几乎为零的自发荧光性(193 nm处测量值)，以及低的热膨胀系数，这些使得它们非常适合应用于紫外到近红外波段。SM1螺纹安装版本与我们的Ø1英寸透镜套管机械兼容，它刻有产品型号和焦距，便于识别。
增透膜选项
虽然我们未镀膜的紫外熔融石英透镜在宽光谱范围具有近衍射极限的性能，但是选择镀增透膜的透镜就可以增强透过率。
对于所需工作波长在532 nm、780 nm或1064 nm的客户，我们推荐镀V形膜的透镜，每一面在上述指定波长处的绝对反射率小于0.25%。V形膜是一种可以在非常窄的波段上尽可能减小反射的增透膜，如表G1.1 - G7.1蓝色信息图标(
)中的曲线所示。反射率曲线是"V"形的，因为反射率在最小值的任一侧都迅速增大。
对于不能存在频带外反射率的应用，我们建议使用宽带增透(BBAR)膜。BBAR膜在下列任一波长范围中每个表面的平均反射率< 0.5%：350 - 700 nm、650 - 1050 nm或1050 - 1700 nm。
光学性能验证
每个透镜都经过严格的验证程序。我们的测量实验室使用Zygo Verifire™、NewView™和GPI™干涉仪来无接触地生成透镜光学表面三维图。此外，PGI Dimension 5XL轮廓仪可以进行光学元件的接触测量。因此比起其它方法，我们可以更自信地测量和维护透镜规格。请查看测量标签获取更多信息。
定制非球面透镜
Thorlabs的CNC抛光非球面反射镜在我们总部新泽西州Newton的生产车间生产。我们的光学事业部拥有出色的制造能力，能同时为OEM和小批量订单提供多种定制光学元件。定制透镜直径、焦距、基底、膜层和安装选项均可提供，价格与我们的标准产品相当。关于定制下单的更多信息或者咨询，请查看定制能力标签或联系技术支持
其它CNC抛光的非球面透镜
Thorlabs还提供高NA紫外熔融石英非球面透镜的未安装版本。以及由N-BK7或S-LAH64基底制成的CNC抛光非球面透镜的未安装和已安装版本。这些透镜的制造程序类似于本页的高精密透镜，可选多种直径和焦距，但是发货时不提供测试数据表。精密非球面透镜的完整选项请查看表1.1。
MRF抛光的非球面透镜
我们也提供波前误差很小的衍射极限MRF抛光的非球面透镜。这些透镜没有球差，非常适合轴上应用。
| Common Specificationsa | |
|---|---|
| Clear Aperture | >90% of Diameter |
| Focal Length Deviation | ±0.5% |
| Sag Deviation | ±2.0 µm |
| Surface Irregularity of Convex Surface | < 1 Fringe (RMS) |
| Surface Flatness of Plano Surface | < λ/10 (Peak to Valley) |
| Surface Quality | 20-10 Scratch-Dig (Uncoated and V Coated) 40-20 Scratch-Dig (AR Coated) |
| Diameter | 1.00" |
| Substrate | UV Fused Silica |
- 点击表G1.1 - G7.1蓝色的信息图标(
) 可获取完整的产品规格。
| Table 1.1 Precision Aspheric Lenses Selection Guide | ||
|---|---|---|
| Substrate Material | NA | Mount |
| UV Fused Silica | 0.142 - 0.145 | Unmounted |
| 0.142 - 0.145 | Mounted | |
| 0.65 | Unmounted | |
| N-BK7 / S-LAH64 | 0.23 - 0.61 | Unmounted |
| 0.23 - 0.55 | Mounted | |
| Zinc Selenide | 0.22 - 0.67 | Unmounted |
| Acylindrical Lenses | 0.45 - 0.54 | Unmounted |
| Axicons | - | Unmounted |
非球面透镜设计公式
| Definitions of Variables | |
|---|---|
| z | Sag (Surface Profile) as a Function of Y |
| Y | Radial Distance from Optical Axis |
| R | Radius of Curvature |
| k | Conic Constant |
| An | nth Order Aspheric Coefficient |
这些透镜的非球面可以用Y的多项式展开来描述，Y为距离光轴的径向距离。曲面形状或sagitta(通常缩写为sag)用z表示，并由以下表达式给出：
其中，R是曲率半径，k是圆锥常数，An是n阶非球面系数。R的符号由透镜表面曲率中心位于透镜顶点的左右所决定；正R表示曲率中心位于透镜顶点右侧，负R表示曲率中心位于透镜顶点的左侧。例如，双凸透镜左表面的曲率半径被指定为正数，而其右表面的曲率半径被指定为负数。
非球面透镜系数
由于透镜表面的旋转对称性，上面多项式的展开中只包含Y的偶数次方。可以点击下表中的蓝色信息图标(
)或下方所售透镜旁的红色文件图标(
)查看每个产品的非球面系数目标值。
Click to Enlarge
图2.1 参考图
| Table G2.1 Specifications | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Item # | Info | EFLa | NAa | OD | CA | WDa | DW | WFE | na | f/#a,b | Thread | Suggested Spanner Wrench |
| ASL10142-532 (Unmounted) |  | 77.8 mm | 0.145 | 1.00" | >90% of OD | 73.7 mm | 780 nm | Diffraction Limited for Discrete Wavelengths from 350 to 1620 nm | 1.459 | 3.06 | N/A | N/A |
| ASL10142M-532 (Mounted) |  | 69.9 mm | SM1 (1.035"-40) | SPW602 or SPW606 | ||||||||
- 这些值指定为532 nm处。
- 焦距除以直径得到的数值。此数值比实际f/#数值小，因为透镜可用的部分被通光孔径限制。
EFL = 有效焦距
NA = 数值孔径
OD = 未安装透镜的外直径
CA = 通光孔径
WD = 工作距离
DW = 设计波长
WFE = 波前误差
n = 折射率
