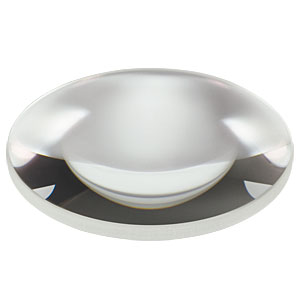

Thorlabs索雷博 LB1723-A 双凸透镜
特性
- 材料：N-BK7
- 增透膜波长范围：350-700 nm
- 可选尺寸：Ø6.0 mm、Ø9.0 mm、Ø1/2英寸、Ø1英寸和Ø2英寸
- 可选焦距范围：10.0 mm -1 m
- 适用于多种有限成像应用
Thorlabs的镀A膜双凸透镜由N-BK7制成，双面镀有增透膜，适用波长范围为350 - 700 nm。N-BK7可能是制作高品质光学元件最常用的光学玻璃。在不需要紫外熔融石英的额外优点(即紫外区域具有很好的透过率和较低的热膨胀系数)时，通常选用N-BK7。
双凸透镜常用于许多有限成像应用。这种透镜最适合在以下情况中使用：物和像位于透镜的两侧，且像距和物距之比(共轭比)在0.2和5之间。这些透镜的焦距设计公式为f= (R1*R2)/((n-1)*(R2-R1))。
虽然本页介绍了我们的镀A膜(350 - 700 nm)双凸透镜，但是这些透镜也可选未镀膜和每个面镀B膜(650 - 1050 nm)或C膜(1050 – 1700 nm)的增透膜版本，增透膜可减少反射光。表1.1可以找到这些网页的单独链接。关于膜层的详细信息，请查看曲线标签。
我们也提供透镜套件，请点击这里获取更多信息。
| Bi-Convex Lens Selection Guide | |
|---|---|
| N-BK7 | Uncoated -B (650 - 1050 nm) |
| Mounted N-BK7 | Uncoated -B (650 - 1050 nm) |
| UV Fused Silica | Uncoated -C (1050 - 1700 nm) |
| CaF2 | Uncoated -E1 (2 - 5 µm) |
| ZnSe | -E3 (7 - 12 µm) |
可定制镀膜。
| Table 1.1 N-BK7 Bi-Convex Spherical Singlets | |
|---|---|
| Lens Shape | Convex/Convex |
| Material | N-BK7 (Grade A) |
| AR Coating Wavelength Rangea | 350 - 700 nm (Uncoated) |
| AR Coating Reflectance | Ravg < 0.5% |
| Design Wavelength | 587.6 nm |
| Index of Refraction | 1.517 (@ 587.6 nm) |
| Surface Quality | 40-20 Scratch-Dig |
| Spherical Surface Powerb | 3λ/2 |
| Surface Irregularityb | λ/4 |
| Damage Thresholdc | 7.5 J/cm2 (532 nm, 10 ns, 10 Hz, Ø0.504 mm) |
| Abbe Number | Vd = 64.17 |
| Centration | ≤3 arcmin |
| Clear Aperture | >90% of Diameter |
| Diameter Tolerance | +0.0 mm / -0.1 mm |
| Focal Length Tolerance | ±1% |
- 我们还提供未镀膜、镀-AB膜(400 - 1100 nm)、镀-B膜(650 - 1050 nm)或-C膜(1050 - 1700 nm)的版本。
- λ = 633 nm
- 受到增透膜限制。
图2.1是N-BK7(符合RoHS标准形式的BK7)的透过率曲线。曲线图显示了厚为10 mm的未镀膜样品的总透过率，包含表面反射。每种N-BK7双凸透镜都可购买未镀膜或镀以下宽带增透膜之一的版本：350-700 nm(指定为-A膜，下方有售)，650-1050 nm(指定为-B膜)或1050-1700 nm(指定为-C膜)。
我们的高性能多层增透膜在指定波长范围内的平均反射率小于0.5%(每个面)，在0°到30°入射角(0.5NA)时可提供良好性能。对于那些用于更大入射角度的光学元件，可以考虑使用45°入射角优化的定制薄膜；这种定制薄膜可用于25°到52°的入射角。图2.3所示为此系列标准增透膜其性能随波长的变化。宽带膜的典型吸收为0.25％，这在反射率曲线中并没有体现。
Click to Enlarge
Click Here for Raw Data
图2.1 上图为N-BK7(符合RoHS标准形式的BK7)的透过率曲线。曲线图显示了厚为10 mm的未镀膜样品的总透过率，包含表面反射。
Click to Enlarge
Click Here for Raw Data
图2.2 蓝色阴影区域表示具有最佳性能的指定波长范围350 - 700 nm。
图2.3 Thorlabs标准宽带增透膜(8° AOI)
