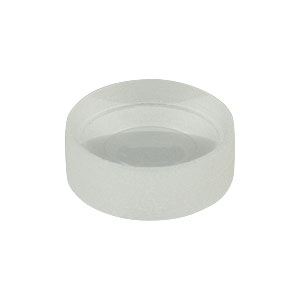

Thorlabs索雷博 LD2568 双凹透镜
特性
- 材料: N-BK7或N-SF11
- N-BK7波长范围: 350 nm - 2.0 μm
- N-SF11波长范围: 420 nm - 2.3 μm
- 焦距从-6.0 mm到-100.0 mm可选
- 球面不均匀度: λ/4
Thorlabs提供由N-BK7或N-SF11材料制成的双凹透镜。这些透镜可选择不镀膜版本，或在两面镀有三种常用宽带增透膜之一以减少透镜表面上的光反射。关于镀膜曲线的详细信息请看曲线标签。
双凹透镜为负焦距，是发散会聚光束的最佳选择。类似于平凹透镜，双凹透镜可将一束平行光束发散到虚焦点，像在伽利略型扩束器中一样。由于N-SF11的阿贝数(25.76)小于N-BK7的阿贝数(64.17)，因此由N-SF11制成的透镜具有比N-BK7透镜更大的色散。
我们提供由N-BK7制成的双凹透镜的透镜套件。
| N-BK7 and N-SF11 Bi-Concave Lens Selection Guide | |
|---|---|
| Unmounted Lenses | Mounted Lenses |
| Uncoated | Uncoated |
| A Coating (350 - 700 nm) | A Coating (350 - 700 nm) |
| B Coating (650 - 1050 nm) | B Coating (650 - 1050 nm) |
| C Coating (1050 - 1700 nm) | C Coating (1050 - 1700 nm) |
| N-BK7 and N-SF11 Bi-Concave Lenses | |
|---|---|
| Lens Shape | Concave/Concave |
| Material | N-BK7 or N-SF11a |
| Wavelength Range | N-BK7: 350 nm - 2.0 μm N-SF11: 420 nm - 2.3 μm |
| Design Wavelength | 587.6 nm |
| Index of Refraction (at Design Wavelength) | N-BK7: 1.515, N-SF11: 1.778 |
| Surface Quality | 40-20 Scratch-Dig |
| Spherical Surface Powerb | 3λ/2 |
| Surface Irregularity (Peak to Valley) | λ/4 |
| Diameter Tolerance | +0.0/-0.1 mm |
| Thickness Tolerance | ±0.1 mm |
| Centration | ≤3 arcmin |
| Clear Aperture | ≥90% of Diameter |
| Focal Length Tolerance | ±1% |
- 点击链接获取基底详细规格。
- 类似于平面光学元件的表面平整度，球面光圈数(power)为球面光学元件的表面相对校准基准的偏差度，除非另有说明，一般是针对633 nm光源。此参数也常称为曲面拟合。
点击放大
点击这里获取原始数据
图2.1：上图为N-BK7(符合RoHS标准的BK7)的透过率曲线。图中显示了10 mm厚，未镀膜样品的总透过率，包括表面反射。
点击放大
点击这里获取原始数据
图2.2：上图为N-SF11的透过率曲线。图中显示了10 mm厚，未镀膜样品的总透过率，包括表面反射。
| N-BK7 and N-SF11 Bi-Concave Lens Selection Guide | |
|---|---|
| Unmounted Lenses | Mounted Lenses |
| Uncoated | Uncoated |
| A Coating (350 - 700 nm) | A Coating (350 - 700 nm) |
| B Coating (650 - 1050 nm) | B Coating (650 - 1050 nm) |
| C Coating (1050 - 1700 nm) | C Coating (1050 - 1700 nm) |
本页面出售的所有透镜可选带宽带增透膜，对应的反射率曲线如图2.3所示。
这些高性能多层增透膜在指定波长范围内的平均反射率小于0.5%(每个面)，并且可实现入射角(AOI)在0°-30°范围(0.5 NA)的优异性能。图2.3显示了这些标准镀膜的性能与波长的关系曲线图。宽带膜具有0.25%的典型吸收值，这一点未显示在反射率曲线中。
图2.3：Thorlabs A、B、C宽带增透膜的典型性能
