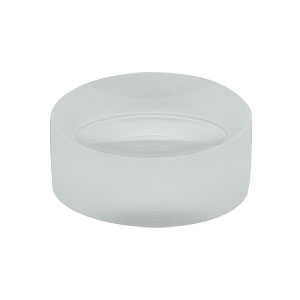

Thorlabs索雷博 LD4931 紫外熔融石英双凹球面透镜
特性
- 四种不同直径可选：Ø6 mm，Ø9 mm，Ø1/2英寸和Ø1英寸
- 波长范围：185 nm到2.1 μm(未镀膜)
- 焦距从-6.0 mm到-100.0 mm可选
- 材质：紫外熔融石英
Thorlabs的紫外熔融石英双凹透镜可选未镀膜版本，或透镜两面镀有用于245 - 400 nm的紫外增透膜版本。紫外熔融石英在深紫外波段具有很高的透过率，并且几乎不产生激光诱导荧光(如在193 nm波长下测量)，这使它成为从紫外到近红外应用的理想选择。另外，与N-BK7相比，紫外级熔融石英具有更好的均匀性和更低的热膨胀系数。
双凹透镜具有负焦距，使其在一系列应用中都很有用。双凹透镜常用来增大会聚光束的发散角。在光学系统中，研究人员常常仔细地选择光学元件，使正透镜和负透镜引入的像差能大致抵消。还有人会用成对的这些透镜来增大会聚透镜的有效焦距。
在决定用平凹透镜还是双凹透镜使入射光发散时，如果绝对共轭比(物距除以像距)接近1，一般偏向于选择双凹透镜。当想要的绝对放大率小于0.2或者大于5时，则倾向于选择平凹透镜。
Thorlabs提供尺寸范围从Ø6 mm到Ø1英寸的双凹透镜。每个尺寸都兼容许多Thorlabs的透镜安装座。具体信息请看安装选项标签。
| Common Specifications | |
|---|---|
| Lens Shape | Convex/Convex |
| Substrate Material | UV-Grade Fused Silicaa |
| Wavelength Rangeb | 185 nm - 2.1 μm |
| Diameters Available | 6 mm, 9 mm, 1/2", or 1" |
| Diameter Tolerance | +0.00 mm / -0.10 mm |
| Thickness Tolerance | ±0.1 mm |
| Design Wavelength | 588 nm |
| Index of Refraction (@ Design λ) | 1.458 |
| Surface Quality | 40-20 (Scratch-Dig) |
| Spherical Surface Power | 3 Fringes |
| Spherical Surface Irregularity (Peak to Valley) | λ/4c |
| Centration | ≤3 arcmin |
| Clear Aperture | >90% of Diameter |
| Focal Length Tolerance | ±1% |
- 点击链接查看详细的基底规格。
- 这些透镜还提供用于245 - 400 nm波长范围的紫外增透膜版本。
- λ = 633 nm
下面是入射光垂直入射到10 mm厚、未镀膜紫外熔融石英样品表面的透过率曲线。请注意，这是测量的透过率，包含了表面反射。
Click to Enlarge
Click Here for Raw Data
