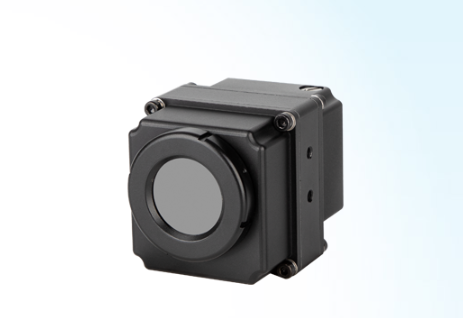

Dali technology 大立科技 EX-VIA 车载红外热像仪

EX-VI技术规格

序号

项 目

技术参数

EX-VIA

EX-VIB

1

探测器

探测器分辨率

384×288

640×512

像元间距

17μm

17μm

NETD

≤50mK

2

光学

焦距

13mm

19mm

视场角

28°×21°，±5%

32°×24.2°，±5%

3

图像
     处理

图像显示

白热/黑热

极性变换

反色

图像调节

自动调节亮度和对比度

图像增强

自动

图像输出

LVDS

帧 频

25Hz

图像放大

2x电子放大

4

系统
     性能

开机时间

开机时间≤10s。

窗口加热

默认窗口温度≤2℃时开启加热，≥7℃时关闭加热。

自检功能

具备开机自检及故障检测功能，故障状态发送报文给仪表点亮指示灯。

预警功能

具有行驶检测预警功能

5

电源

电源输入

DC12V

系统功耗

≤6W（≤10W加热除霜）

6

对外
     接口

电源接口

DC12V

视频接口

模拟输出（数字视频GMSL定制）

总线接口

CAN

7

结构
     要求

外观颜色

黑色

镜头保护

高强度防护窗

8

环境
     参数

工作温度

-40℃~85℃

存储温度

-40℃~90℃

防护等级

IP69K（热成像模块）/IP54（控制模块）

9

物理
     特性

重量-红外摄像头

≤230g

≤252g

重量-控制器（ECU）

≤370g

尺寸-红外摄像头

≤68×51×58（长宽高mm）

≤72×51×64（长宽高mm）

尺寸-控制器（ECU）

≤152×99×28（长宽高mm）

10

作用距离

探测距离

人（1.8×0.5m）≥200m
     B级车（2.3×2.3m）≥400m

检测距离

人（1.8×0.5m）≥90m
     B级车（2.3×2.3m）≥120m
