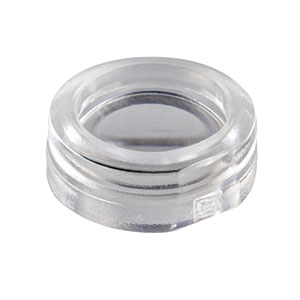

Thorlabs索雷博 CAW110-A 模压塑料非球面透镜
特性
- 材质：光学级塑料
- 外径可选：5.20 mm、6.28 mm和7.40 mm
- 有效焦距：4.60 mm至18.15 mm
- 增透膜范围：400 - 700 nm
我们的塑料非球面透镜可选未镀膜和两面镀400 - 700 nm的增透膜，它们是使用模压技术生产的全塑料、近衍射极限的光学元件。这些光学元件由飞利浦设计，以低价用于大批量应用，是要求轻质组件的低功率应用的理想选择。非球面透镜设计用于消除球差，使单色光束的聚焦光斑和准直达到近似衍射极限。非球面透镜设计用于降低球差，用于单色光束的聚焦和准直时能达到近似衍射极限性能。
在激光二极管系统中，像差校正因光束的高发散角而变得更加困难。由于单个球面透镜使光小角度折射就会引入球差，所以准直激光二极管经常需要多个元件。相比之下，单个非球面透镜可以在不引入球面像差的情况下进行准直。当用来准直或聚焦光时，透镜的曲率半径较大的表面(即较平坦的一面)需面对点光源。
相反，将光耦合进入光纤时，通常需要将激光聚焦成近似衍射极限光斑。对于单球面元件，球面像差是实现这种小光斑尺寸而不是衍射极限的限制因素。因为非球面透镜校正了球差，因此聚焦光斑的大小能达到衍射极限。
本页所有的塑料非球面透镜在校正时都使用了一个窗口片，就像TO激光器封装中的窗口片。详情请见规格标签。此外，每个透镜边缘都有一个用于位置参考的平切口。
| tem # | CAY046-A | CAW100-A | CAX100-A | CAW110-A | CAX183-A |
|---|---|---|---|---|---|
| Effective Focal Lengtha | 4.60 mm | 9.85 mm | 10.00 mm | 10.92 mm | 18.15 mm |
| Numerical Aperture | 0.40 | 0.195 | 0.20 | 0.19 | 0.12 |
| Clear Aperture | Ø3.7 mm | Ø3.4 mm / Ø3.9 mm (S1 / S2)c | Ø4.1 mm | Ø4.1 mm | Ø4.3 mm |
| Working Distancea | 3.00 mm | 4.69 mm | 8.48 mm | 9.3 mm | 16.30 mm |
| Outer Diameter | 7.40 mm | 5.20 mm | 6.28 mm | 6.28 mm | 6.28 mm |
| Center Thicknessa | 2.70 mm | 2.52 mm | 1.25 mm | 2.44 mm | 1.09 mm |
| AR Coating Range | 400 - 700 nm | ||||
| Reflectance Over Coating Range (Avg.) | < 0.5% @ 0° AOI | ||||
| Wavefront Error, On Axisb (RMS) | 0.040λ | 0.040λ | 0.080λ | 0.040λ | 0.030λ |
| Wavefront Error, Totalb (RMS) | 0.070λ | 0.050λ | 0.090λ | 0.055λ | 0.035λ |
| Surface Quality | 80-50 Scratch-Dig | ||||
| Material | Acrylic | Cyclic Olefin Copolymer | Polycarbonate | Cyclic Olefin Copolymer | Polycarbonate |
| Design Wavelength | 670 nm | 785 nm | 670 nm | 670 nm | 785 nm |
| Laser Window Correction | 0.25 mm (N-BK7) | 5 mm (N-SF11) | 0.25 mm (N-BK7) | 0.25 mm (N-BK7) | 0.25 mm (N-BK7) |
| Operating Temperature | 5 to 65 °C | 0 to 65 °C | 0 to 65 °C | -10 to 75 °C | -10 to 75 °C |
| Storage Temperature | -10 to 70 °C | 0 to 65 °C | 0 to 65 °C | -25 to 100 °C | -25 to 100 °C |
- 如图2.1所示进行测量
- 设计波长处的测量值
- 如图2.1中的标记
图2.1 请注意，有效焦距由后主平面确定，后主平面与透镜的平坦表面不重合。
Click to Enlarge
上图曲线表示未镀膜高碳酸酯的总透过率，包括表面反射。我们的CAX100-A、CSX122-A和CAX183-A塑料非球面透镜使用高碳酸酯制造，然后在表面镀400到700 nm范围的增透膜。
Click to Enlarge
上图曲线表示未镀膜丙烯酸的总透过率，包括表面反射。我们的CAY046-A塑料非球面透镜使用丙烯酸制造，然后在表面镀400到700 nm范围的增透膜。
Click to Enlarge阴影区域表示增透膜规定的波长范围。
Click to Enlarge
上图曲线表示未镀膜烯烃共聚物的总透过率，包括表面反射。我们的CAW110-A和CAW100-A塑料非球面透镜使用烯烃共聚物制造，然后在表面镀400到700 nm范围的增透膜。
