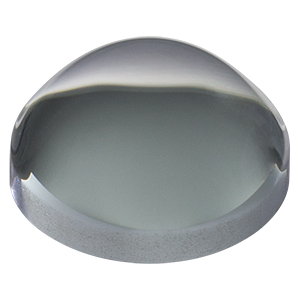

Thorlabs索雷博 ACL1512U 非球面聚光透镜
特性
- 非球面聚光透镜，比球面透镜具有更大的通光孔径和更高的NA
- 10到75 mm之间的13种不同直径
- NA从0.52到0.79
- 可选择未镀膜或镀增透膜的版本，增透膜范围350 - 700 nm或650 - 1050 nm
- 由B270光学冕牌玻璃制成(380 - 2100 nm)
高效照明应用
- 集光/聚光
- 投影
- 探测
Thorlabs的非球面聚光透镜相比球面透镜具有更大的通光孔径、更高的NA、和更低的f/#值。因此这些透镜非常适合高效照明应用或准直宽带光源、LED、或其它相似光源。聚光透镜不适合也不推荐用于在相机传感器上成像，图像通过消色差双合透镜或三合透镜或套筒透镜的分辨效果更好。
我们出售的聚光透镜的直径范围从10到75 mm，可选用于380到2100 nm的未镀膜版本，也可选350到700 nm (A膜)或650 - 1050 nm (B膜)的增透膜版本。-A膜不能完全中和基底350 nm - 380 nm的吸收特性。点击表1.1中的曲线图标可以查看镀膜版本的反射率曲线。
因为聚光透镜相比其它透镜具有较短的焦距和更低的f/#值，所以使用时更能彼此紧临或更接近其它光学元件，是将光聚焦到探测器或其它光收集元件的理想选择。透镜的非球面表面为精密模压成形的，而平面或凸球面为打磨并抛光处理的。为了获得最佳性能，透镜较平坦的一侧应该面对光源。请注意，虽然B270基底的透过范围从380到2100 nm，但是这些透镜设计用于可见光波长；页面下方提供了每种透镜的焦移曲线，从中可以查看其它波长处的性能。
Thorlabs提供带有SM05(0.535"-40)、SM1(1.035"-40)和SM2(2.035"-40)螺纹的特厚卡环，在安装这些透镜时可为卡环扳手提供更大的间隙，更多信息，请看透镜安装指南标签。
对于更高要求的应用，我们推荐CNC抛光的精密非球面透镜(可选择N-BK7、S-LAH64、紫外熔融石英基底)，它们在设计波长提供衍射极限性能。Thorlabs也提供平面一侧为抛光散射面的非球面聚光镜。
| Table 1.1 General Specificationsa | |
|---|---|
| Design Wavelength | Visible |
| Glass Type | B270 Optical Crown Glass |
| Wavelength Range | Uncoated: 380 - 2100 nm A: 350 - 700 nmb B: 650 - 1050 nm |
| Reflectance Over AR Coating Range for Coated Optics (Avg., AOI = 0°) | Ravg < 0.5% |
| Surface Quality | 80-50 Scratch-Dig |
| Uncoated Transmission Graph (Click Here to Download Raw Data) |  |
| A Coating Reflectance Graph (Click Here to Download Raw Data) |  |
| B Coating Reflectance Graph (Click Here to Download Raw Data) |  |
| Diameter Tolerance | +0.0 mm / -0.5 mm |
| Center Thickness Tolerance | ±0.3 mm |
| Centration | < 30 arcmin |
| Maximum Temperature | 250 °C (482 °F) |
- 请在非球面透镜设计标签中查看详细的非球面参数。
- 该增透膜波长范围是350到700 nm，但是B270光学冕牌玻璃在达到380 nm时仍有吸收。
非球面透镜设计公式
| Definitions of Variables | |
|---|---|
| z | Sag (Surface Profile) as a Function of Y |
| Y | Radial Distance from Optical Axis |
| R | Radius of Curvature |
| k | Conic Constant |
| An | nth Order Aspheric Coefficient |
这些透镜的非球面可以用Y的多项式展开来描述，Y为距离光轴的径向距离。曲面形状或sagitta(通常缩写为sag)用z表示，并由以下表达式给出：
其中，R是曲率半径，k是圆锥常数，An是n阶非球面系数。R的符号由透镜表面曲率中心位于透镜顶点的左右所决定；正R表示曲率中心位于透镜顶点右侧，负R表示曲率中心位于透镜顶点的左侧。例如，双凸透镜左表面的曲率半径被指定为正数，而其右表面的曲率半径被指定为负数。
非球面透镜系数
由于透镜表面的旋转对称性，上面的多项式的展开中只包含Y的偶数次方。每个产品的非球面系数目标值可以点击表2.2或点击下方所售透镜旁的红色文件图标(
)查看。
Click to Enlarge
图2.1 参考图
Thorlabs的卡环可以将未安装的光学元件固定在透镜套筒或光学安装座内。使用兼容的卡环扳手可以固定这些卡环。对于平面或低曲率的光学元件，可以使用阳极氧化铝制造的标准卡环，可选尺寸范围从Ø5 mm到Ø4英寸。对于高曲率的光学元件，可以使用特厚卡环，可选尺寸为Ø1/2英寸、Ø1英寸和Ø2英寸。
特厚卡环的几种特性有助于安装高曲率光学元件，比如非球面透镜、短焦距平凸透镜和聚光透镜。从右边的视频可以看出，使用标准的卡环安装高曲率透镜时，卡环扳手凸出的边缘会碰触该透镜的表面，有可能刮坏光学元件。这样的碰触还会在卡环扳手和卡环之间形成一个空隙，导致卡环无法恰当地旋紧。特厚卡环为扳手提供了必要的空隙来固定透镜，且不会使扳手接触到光学元件表面。
