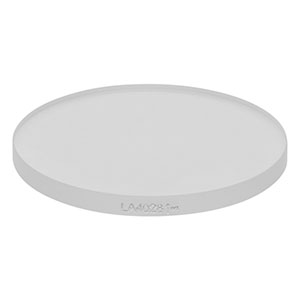

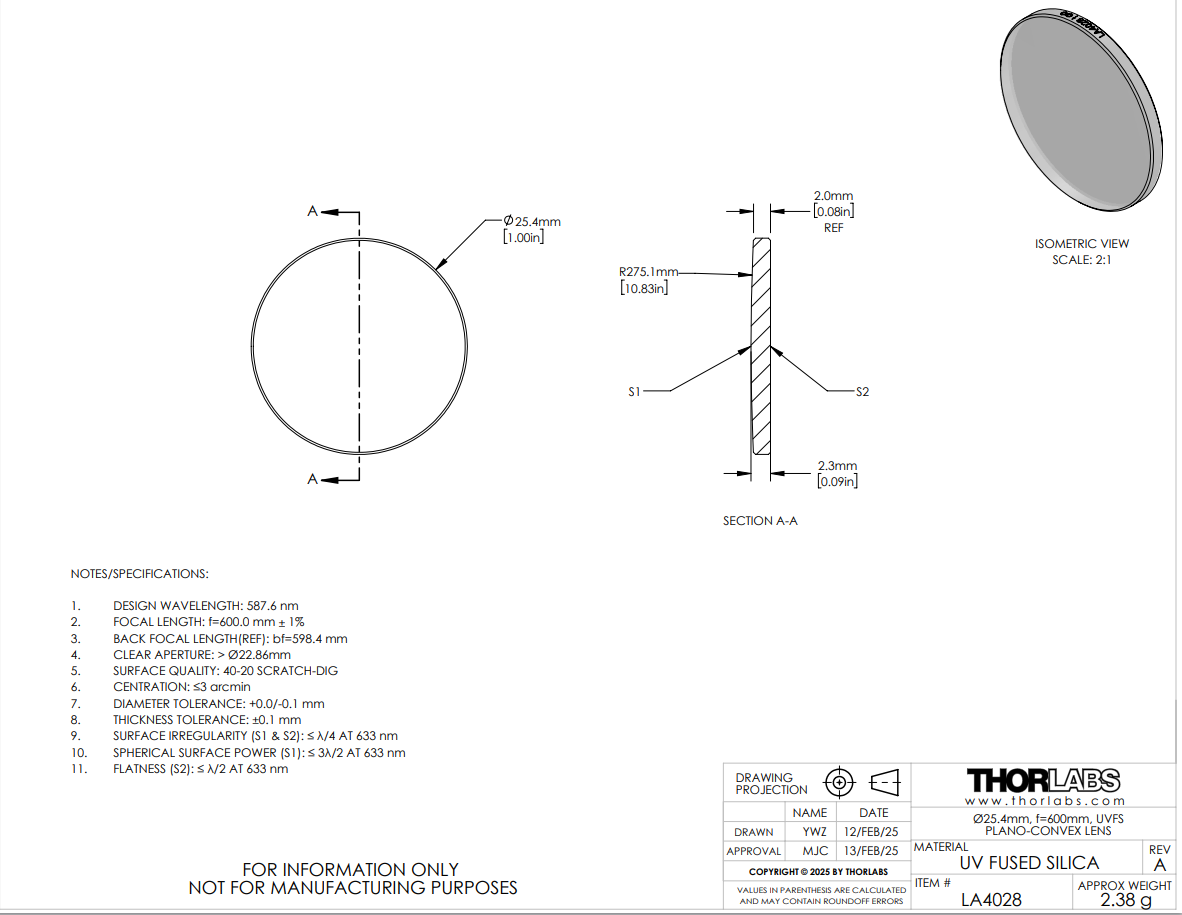

Thorlabs索雷博 LA4028 平凸透镜
特性
- 材料：紫外级熔融石英
- 波长范围：185 nm - 2.1 μm(未镀膜)
- 焦距范围：4 - 2500 mm
Thorlabs未镀膜的紫外级熔融石英平凸透镜的尺寸范围从Ø2 mm到Ø75 mm。紫外级熔融石英在深紫外具有很高的透过率，且几乎不产生激光诱导荧光(193 nm下测得)，特别适合从紫外到近红外波段的应用。此外，与N-BK7相比，紫外级熔融石英具有更好的均匀性和更低的热膨胀系数。
平凸透镜可以聚焦准直光束，或准直点光源发出的光。为了最大程度地减少球差，聚焦光束时，应该将准直光入射在透镜的曲面，而在准直光束时，则应该让点光源发出的光入射在透镜的平面。在成像质量不是十分重要的情况下，平凸透镜还可作为消色差双胶合透镜的替代品。
每个透镜的焦距可以使用简化的厚透镜公式来计算：
f = R/(n-1),
其中，n是折射率，R是透镜表面的曲率半径。这些透镜由阿贝数为67.82的紫外级熔融石英制成；阿贝数是色散指标。
虽然平凸透镜和双凸透镜都可以会聚准直光，但如果想要获得低于0.2或者大于5的绝对放大率，通常倾向于选取平凸透镜。当需要的放大率介于两值之间时，使用双凸透镜比较适合。
Thorlabs提供固定式透镜安装座，用于安装这里所售的透镜。如要安装有些尺寸的高曲率透镜，我们提供带有SM05(0.535"-40)、SM1(1.035"-40)或SM2(2.035"-40)螺纹的特厚卡环，能够为卡环扳手提供更多的间隙(更多信息请查看安装选项标签)。
Thorlabs还提供紫外熔石英透镜套件。
| UVFS Plano-Convex Lens Selection Guide | |
|---|---|
| Unmounted Lenses | Mounted Lenses |
| Uncoated | Uncoated |
| -UV Coating (245 - 400 nm) | -UV Coating (245 - 400 nm) |
| -A Coating (350 - 700 nm) | -A Coating (350 - 700 nm) |
| -AB Coating (400 - 1100 nm) | -AB Coating (400 - 1100 nm) |
| T1 Textured Surface (400 - 1100 nm) | T1 Textured Surface (400 - 1100 nm) |
| -B Coating (650 - 1050 nm) | -B Coating (650 - 1050 nm) |
| -C Coating (1050 - 1700 nm) | -C Coating (1050 - 1700 nm) |
| -405 V-Coating (405 nm) | - |
| -532 V-Coating (532 nm) | - |
| -YAG V-Coating (532/1064 nm) | -YAG V-Coating (532/1064 nm) |
| -1064 V-Coating (1064 nm) | - |
| -1550 V-Coating (1550 nm) | - |
可定制镀膜。
| 通用规范 | ||
|---|---|---|
| 可用直径 | 2毫米和3毫米 | 5毫米、6毫米、1/2英寸 1英寸、2英寸和3英寸 |
| 镜片形状 | 平凸 | |
| 基板材料 | 紫外级熔融石英a | |
| 波长范围 | 185纳米至2.1微米 | |
| 设计波长 | 587.6纳米 | |
| 折射率 | 1.458 @ 587.6 纳米 | |
| 表面平整度 普莱诺侧 | 半波长b | |
| 球面屈光度c 凸面 | 3倍波长除以2b | |
| 表面不平整 峰谷 | 四分之一波长b | |
| 直径公差 | +0.00 / -0.02 毫米 | +0.00 毫米 / -0.10 毫米 |
| 厚度公差 | ±0.03 毫米 | ±0.1毫米 |
| 表面质量 | 60-40 划痕-麻点 | 40-20 刮痕-点状缺陷 |
| 集中 | ≤5角分 | < 3角分 |
| 阿贝数 | 五 = 67.82d | |
| 净孔径 | 直径的90%以上 | |
| 焦距公差 | ±1% | |
- 点击链接查看基底的详细规格。
- λ = 633 纳米。
- 类似于平面光学元件的表面平整度，球面光圈数(surface power)为球面光学元件的表面相对校准基准的偏差。此参数也常称为曲面拟合。
点击放大
点击这里原始数据
图2.1：这是入射光垂直于10 mm厚的未镀膜紫外级熔融石英样品表面的透过率曲线。
请注意，这是测量的透过率，包含了表面反射。
其他AR膜:
Thorlabs提供以各种波长为中心的V形膜，以及用于UV、可见光或NIR的宽带增透膜(如图2.2所示)。点击这里查看UV级熔融石英平凸透镜的所有镀膜选项。
图2.2：Thorlabs标准宽带增透膜(8° AOI)的反射率曲线图。
