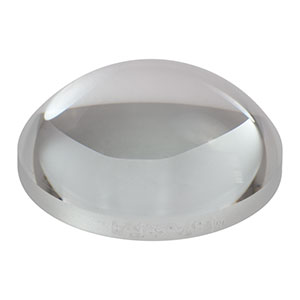

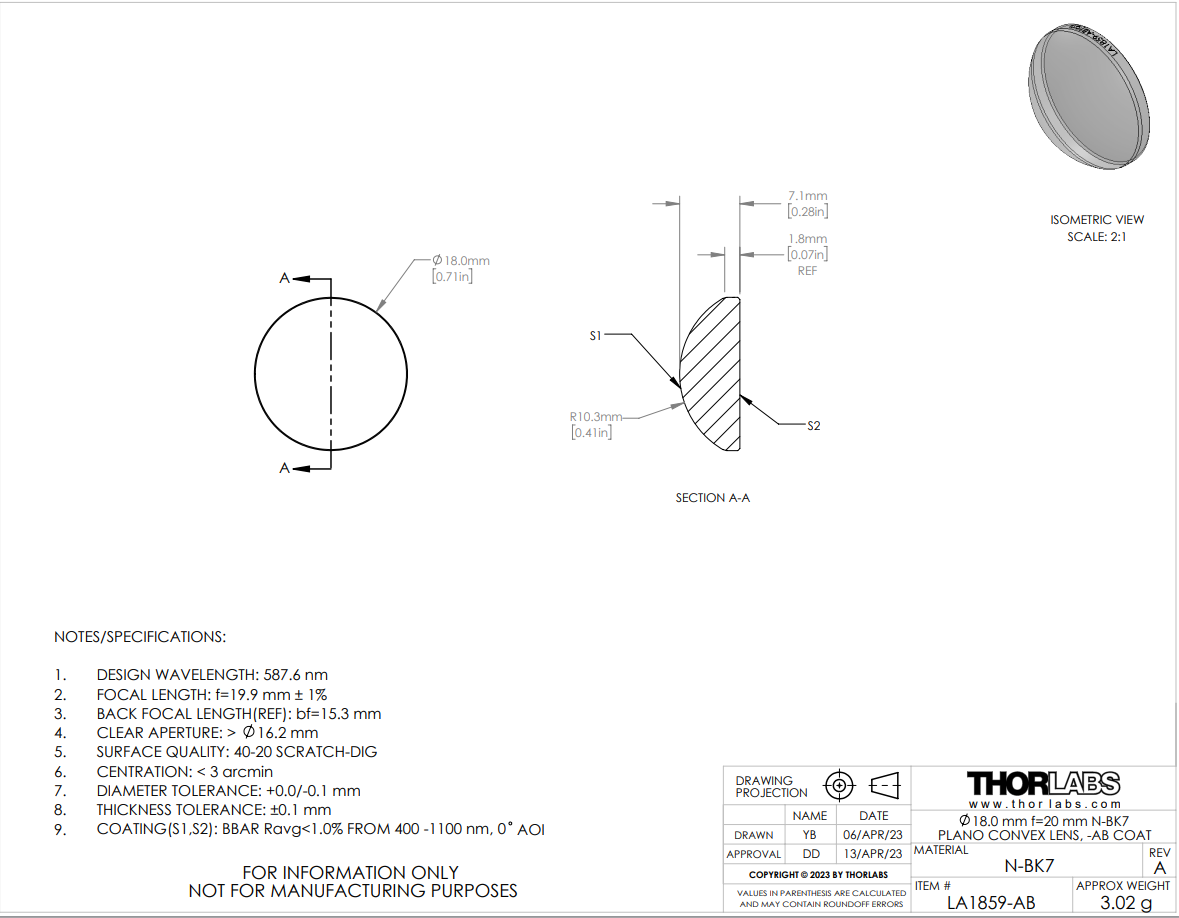

Thorlabs索雷博 LA1859-AB 平凸透镜
特性
- 材质：N-BK7
- 增透膜的波长范围：400 - 1100 nm
- 焦距范围从10 mm到2500 mm
这些平凸透镜由符合RoHS标准的N-BK7玻璃制成，增透膜的波长范围为400 nm至1100 nmnm。如果不一定需要紫外熔融石英的优势(即在紫外区域有很好的透过率和较低的热膨胀系数)，一般都会选择N-BK7。这些透镜具有正焦距并接近最佳外形，适合无限远和有限远共轭应用。
平凸透镜可聚焦准直光束，也可准直点光源发出的光。为了最大程度减少引入的球差，在聚焦准直光束时应使其入射到透镜曲面上，而在准直点光源发出的光时应使其入射到透镜平面上。
透镜的焦距可用厚透镜简化公式计算：
f = R/(n-1),
其中n是折射率，R是透镜表面曲率半径。N-BK7的阿贝数为64.17，此值表征的是色散的大小。
这些N-BK7平凸透镜可选未镀或镀五种增透膜中的一种(-A、-AB、-B、-C或-D)，增透膜可以降低光在透镜每个表面的反射量(查看表1.1中每种镀膜选项的快速链接)。入射光在未镀膜基底的每个表面约有4％会反射，因此AR膜层的应用可改善透射率，这在弱光应用中尤为重要，并且可防止与多层反射相关的不良影响(如重影)。对于利用多个光学元件的应用，十分需要在两个表面上都镀有增透膜。更多膜层信息请查看曲线标签。
每个透镜都刻有产品型号和从透镜平面指向凸面的箭头，表示准直点光源时推荐的光传播方向。而如果聚焦准直光束，则所刻箭头应指向与光传播相反的方向。无限符号表示此透镜具有无限共轭比(即，如果将发散光源放置在距离透镜平坦侧一个焦距的位置，则从凸面侧出射的光线将被准直)。
Thorlabs提供固定式透镜安装座，用于安装此处出售的透镜。如要安装高曲率透镜，我们提供带有SM05(0.535"-40)、SM1(1.035"-40)或SM2(2.035"-40)螺纹的特厚卡环，可为卡环扳手提供多余的间隙(更多信息，请看安装选项标签)。
| Table 1.1 N-BK7 Plano-Convex Lens Selection Guide | |
|---|---|
| Unmounted Lenses | Mounted Lenses |
| Uncoated | Uncoated |
| -A Coating (350 - 700 nm) | -A Coating (350 - 700 nm) |
| -AB Coating (400 - 1100 nm) | -AB Coating (400 - 1100 nm) |
| -B Coating (650 - 1050 nm) | -B Coating (650 - 1050 nm) |
| -C Coating (1050 - 1700 nm) | -C Coating (1050 - 1700 nm) |
| -D Coating (1650 - 3000 nm) | - |
| 通用规格 | ||
|---|---|---|
| 镜片形状 | 平凸 | |
| 基底材料 | N-BK7玻璃A级a | |
| AR镀膜范围 | 400 - 1100纳米（-AB镀膜） | |
| 涂层反射率 每表面在0°入射角下的平均反射率范围 | < 1.0% | |
| 直径可选 | Ø1/2"，Ø1"，和Ø2" | |
| 设计波长 | 587.6 纳米 | |
| 折射率 @ 633 纳米 | 1.515 | |
| 表面平整度（平面侧）b | 半波长 | |
| 球面屈光度b,c 凸面 | 3λ/2 | |
| 表面不平整b 峰谷值 | 四分之一波长 | |
| 表面质量 | 40-20划痕-点状缺陷 | |
| 厚度公差 | ±0.1毫米 | |
| 直径公差 | +0.0 / -0.1 毫米 | |
| 专注力 | 3角分 | |
| 损伤阈值d | @532纳米 | 7.5 焦耳/平方厘米（10纳秒，10赫兹，直径0.456毫米）2 |
| @1064纳米 | 7.5 焦耳每平方厘米2 （10纳秒，10赫兹，直径0.407毫米） | |
| 阿贝数 | v = 64.17d | |
| 清晰孔径 | 90%以上的Diametere | |
| 焦距公差 | ±1% | |
- 点击链接查看关于基底的详细规格。
- 633纳米处。
- 类似于平面光学元件的表面平整度，光圈数(surface power)为球面光学元件的表面相对校准基准的偏差，除非另有说明，一般是针对633 nm光源。此参数也常称为曲面拟合度。
- 受到增透膜限制；详情请查看损伤阈值标签。
- 90%适用于Ø1/2英寸透镜以及除LA1509-AB之外的所有Ø1英寸透镜
点击这里原始数据
这是入射光垂直入射到10 mm厚且未镀膜的N-BK7样品时的透过率曲线。请注意，这是测量的透过率，包含表面反射。
点击这里原始数据
蓝色阴影区域表示具有最佳性能的400 - 1100 nm指定波长范围。
本页出售的透镜提供未镀膜或镀有以下宽带增透膜中的一种，它们的反射率曲线如下图所示：350 - 700 nm(-A)、400 - 1100 nm(-AB)、650 - 1050 nm(-B)、1050 - 1700 nm(-C)或1.65 - 3.0 µm(-D)。
这些高性能的多层增透膜在指定波长范围上具有小于0.5%(每表面)的平均反射率(-AB和-D镀膜除外，其平均反射率< 1.0%)，并且在0°到30°入射角(0.5 NA)时提供良好的性能。对于想要在较大入射角时使用的光学元件，请考虑使用针对45°入射角优化的定制镀膜；这个定制膜在25° - 52°范围内有效。下方曲线图表示此系列标准增透膜的性能随波长变化的函数关系。宽带膜的典型吸收率为0.25%，未在下方反射率曲线图中示出。
| N-BK7平凸透镜选型指南 | |
|---|---|
| 未安装的镜头 | 安装式镜片 |
| 未涂层的 | 未涂层的 |
| 涂层（350 - 700 纳米） | 涂层（350 - 700 纳米） |
| AB涂层（400 - 1100纳米） | -AB镀膜（400 - 1100纳米） |
| B涂层（650 - 1050纳米） | B涂层（650 - 1050纳米） |
| C涂层（1050 - 1700纳米） | C涂层（1050 - 1620纳米） |
| D涂层（1650 - 3000纳米） | - |
