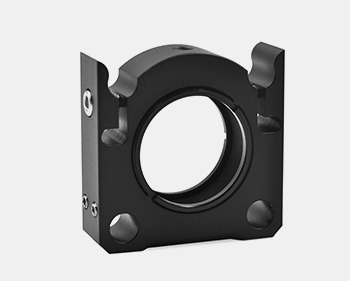

Oeabt 基座光学 CSH-M1 30mm 段式笼板

Oeabt    基座光学    CSH-M1   30mm 段式笼板

产品说明

• CSH-M1段式笼板用于搭建可拆卸的笼段；

• M6通孔兼容Ø6mm不锈钢笼杆；

• 挠性凸轮锁设计，便于快速拆卸笼段；

• SM1(1.035"-40)内螺纹兼容SM1螺纹套筒；

• 附带两个CSK3标准卡环；

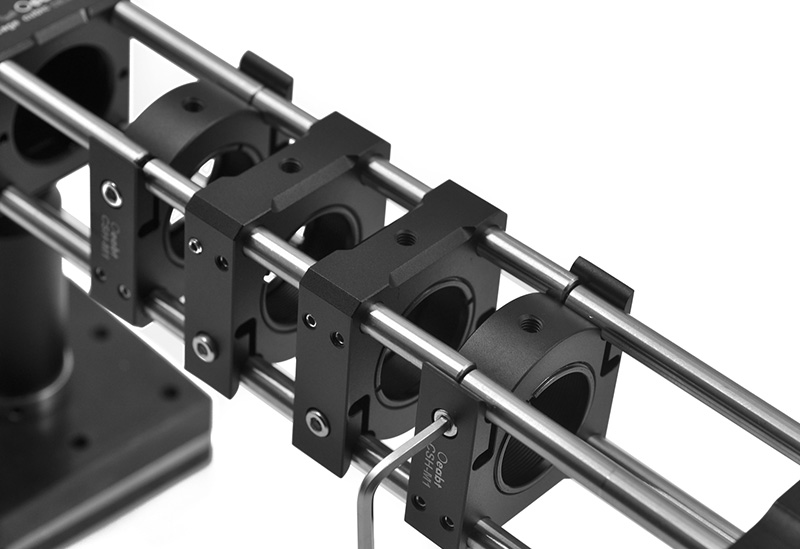

使用CSH-M1段式笼板构建一个可移除笼段的衔接。将两根笼杆完全穿过笼板上的通孔，0.059英寸(1.5mm)六角扳手锁紧侧面的4-40螺丝。利用挠性装置卡入笼杆。使用适当的六角扳手拧紧螺丝以锁紧所有挠性装置。
请注意, 可移除笼段的笼杆应有足够的长度, 让其可以安置到外部CSH-M1笼板的挠性夹具内。

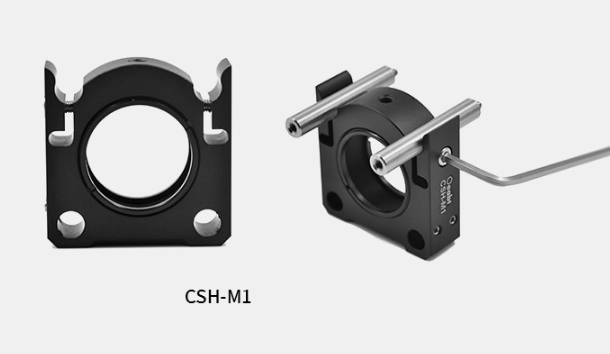

示意图

通用参数

CSH-M1 30mm 段式笼板

• CSH-M1段式笼板用于搭建可拆卸的笼段；

• M6通孔兼容Ø6mm不锈钢笼杆；

• 挠性凸轮锁设计，便于快速拆卸笼段；

• SM1(1.035"-40)内螺纹兼容SM1螺纹套筒；

• 附带两个CSK3标准卡环；

使用CSH-M1段式笼板构建一个可移除笼段的衔接。将两根笼杆完全穿过笼板上的通孔，0.059英寸(1.5mm)六角扳手锁紧侧面的4-40螺丝。利用挠性装置卡入笼杆。使用适当的六角扳手拧紧螺丝以锁紧所有挠性装置。 请注意, 可移除笼段的笼杆应有足够的长度, 让其可以安置到外部CSH-M1笼板的挠性夹具内。
