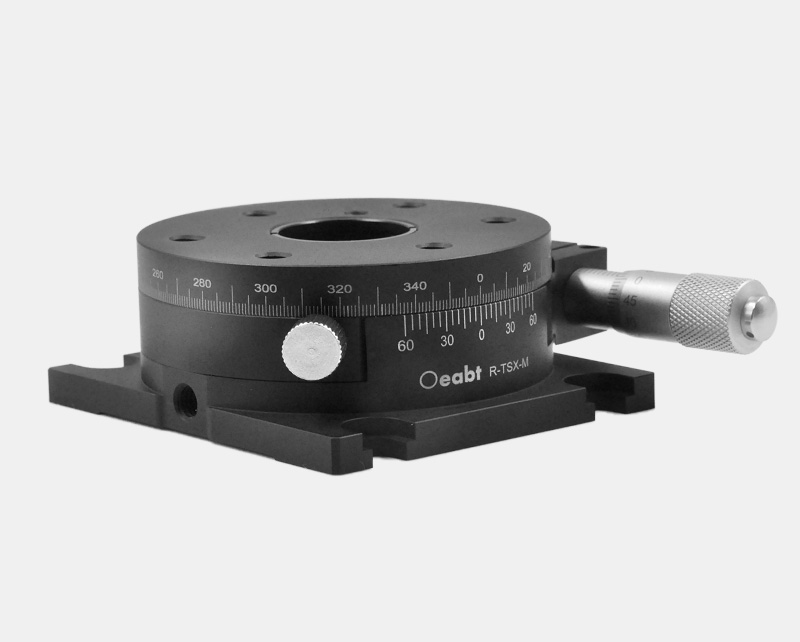

Oeabt 基座光学 R-TSX-M 360º旋转位移台

Oeabt    基座光学    R-TSX-M     360º旋转位移台

产品说明

• 旋转台粗略旋转度数为360°；旋转盘激光雕刻的分度为1°的刻度；

• 千分尺和游标刻度可实现±5°的精细调节，游标刻度为标准精度5弧分；

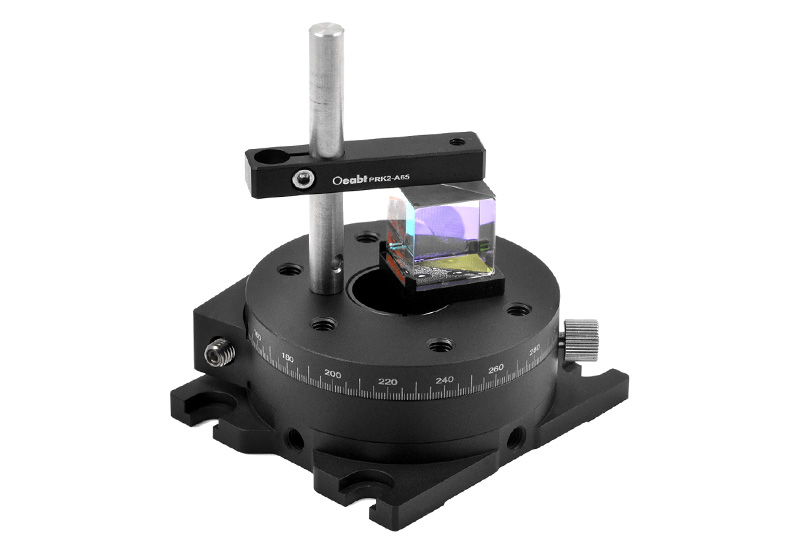

• 台面M4螺孔可以安装PRK1-A压臂/PRK2-A压臂；

• 中心镜片安装孔为SM1螺孔(1.035"-40)，附带CSK3卡环2个；

• SM1螺纹中心孔可以安装Ø1英寸(25.4mm),最大厚度15mm的光学元件；

• 负载能力：粗调为25磅(11.4kg)，精调为3.75磅(1.7kg)；

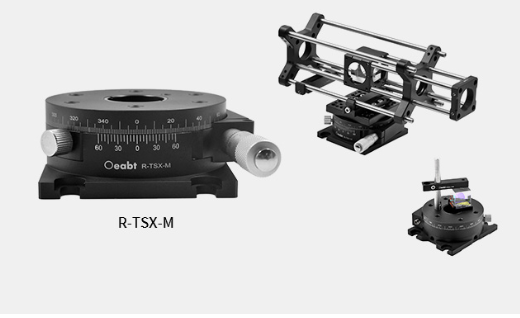

R-TSX-M旋转安装座是一种重载型位移台，用于对光学元件、标准光机械组件和30mm笼段进行精细的旋转调节。

示意图

通用参数

R-TSX-M 360º旋转位移台

• 旋转台粗略旋转度数为360°；旋转盘激光雕刻的分度为1°的刻度；

• 千分尺和游标刻度可实现±5°的精细调节，游标刻度为标准精度5弧分；

• 台面M4螺孔可以安装PRK1-A压臂/PRK2-A压臂；

• 中心镜片安装孔为SM1螺孔(1.035"-40)，附带CSK3卡环2个；

• SM1螺纹中心孔可以安装Ø1英寸(25.4mm),最大厚度15mm的光学元件；

• 负载能力：粗调为25磅(11.4kg)，精调为3.75磅(1.7kg)；

R-TSX-M旋转安装座是一种重载型位移台，用于对光学元件、标准光机械组件和30mm笼段进行精细的旋转调节。
