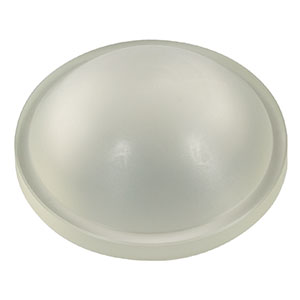

Thorlabs索雷博 AL115 TPX平凸非球面太赫兹透镜

Thorlabs索雷博   AL115   TPX平凸非球面太赫兹透镜

特性

• 材料：TPX(聚甲基戊烯)
• 非常适合0.1到3 THz的波段
• 提供的尺寸：Ø1英寸、Ø50.0 mm和Ø2英寸
• 后焦距：15.0 - 100.0 mm

这些TPX(聚甲基戊烯)非球面透镜适合聚焦或准直从0.1到3 THz的波段。与PTFE透镜相比，这些透镜在这个频段的透过率更高。图1.1比较了这两种材料的衰减系数。TPX非球面透镜特别适用于PCA800 THz天线发出的太赫兹波，并且比离轴抛物面反射镜更易对准，光束质量更高。

请注意，用于准直的透镜NA应与输出波的NA匹配，以免截断频谱，因为太赫兹天线的发射频率与角度有关。

Click to Enlarge
图1.1：此曲线图比较了根据比尔-朗伯特定律给出的TPX和PTFE衰减系数。

透镜设计公式

• 正半径表示顶点位于中心的左侧
• 负半径表示顶点位于中心的右侧

每个透镜的曲率半径和圆锥常数列在表G1.1、G2.1和G3.1以及各自的透镜图纸中，可通过单击下面所售透镜旁边的红色文档图标()获得。

Click to Enlarge
图2.1：参考图纸
