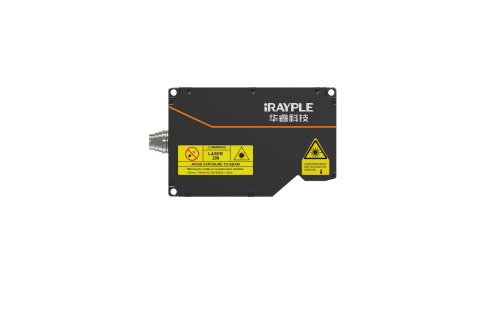

IRAYPLE 大华华睿 DL5020B 3D激光轮廓传感器

IRAYPLE  大华华睿  DL5020B  3D激光轮廓传感器

● 配套视觉软件平台快速部署；

● 千兆以太网传输，数据传输高效稳定；

● 高精度三维测量，精度达微米级；

● 内嵌航空插头，防灰尘吸入，防短暂雨水侵入；

基本参数

• 系列

  5000系列

• 触发方式

  硬触发、软触发、编码器触发

• 配套软件

  ProfileViewer

• 认证

  CE

• 功能

  3D检测

• 激光线轮廓点数

  1920

性能参数

• 近视场

  13 mm

• 远视场

  16 mm

• X方向分辨率

  7 μm ～ 8 μm

• Z方向线性度(±% of MR)

  0.02

• 净距离（CD）

  18 mm

• 测量范围

  6.9 mm

• Z向精度

  0.2 μm

• 扫描速度

  1 KHz ～ 20 KHz

• 数据类型

  点云、深度、亮度

• 光源类型

  一字线激光模组

• 激光器等级

  2M（输出可调3R）

• 激光波长

  405 nm

接口参数

• 连接器

  2个工业级M12连接器，分别是以太网、GPIO接口

• 网络接口

  A-Code千兆以太网接口

• GPIO接口

  24VTTL输入1个，输出1个，RS485双向IO 2个

• 通讯协议

  SDK，TCP/IP

• LED指示灯

  电源、激光、故障

电源

• 供电方式

  24 VDC

• 功耗

  < 20.0 W

结构

• 产品尺寸

  160 mm × 95 mm × 60 mm（含接口）

• 净重

  约1.2 kg

• 防护等级

  IP67

工作环境

• 工作温度

  0℃～50℃
