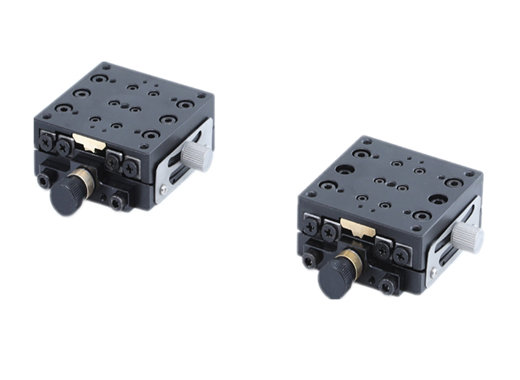

zolix卓立汉光 AKG50-65 手动摆动台
AKG系列精密蜗轮蜗杆式手动摆动台说明：
AKG 系列产品是卓立汉光开发的手动摆动滑台，该系列产品主体材料采用优质铝合金，使用弧形V 型滚珠导轨导向，蜗轮蜗杆驱动的手动摆动滑台。台面运行平稳可靠，灵敏度高，产品适合用于手动角度调整有较高要求的领域。台面多种标准孔位的安装孔适合不同需要，下方标准固定孔方便将其与其他滑台连接，组成多维滑台。
特点
• 采用蜗轮蜗杆驱动，灵敏度高
• 采用弧形滚珠导轨
AKG系列精密蜗轮蜗杆式手动摆动台选型表
型号 | AKG57-40 | AKG40-40 | AKG75.5-65 | AKG50-65 | AKG50-60 | AKG75-60 |
行程(°) | ±10.0 | ±15.0 | ±10.0 | ±15.0 | ±10.0 | ±8.0 |
设计中心高度(mm) | 57 | 40 | 75.5 | 50 | 50 | 75 |
台面尺寸(mm) | 40×40 | 40×40 | 65×65 | 65×65 | 60×60 | 60×60 |
厚度(mm) | 17 | 17 | 25.5 | 25.5 | 25 | 25 |
导轨 | 弧形交叉滚珠导轨 | 弧形交叉滚珠导轨 | 弧形交叉滚珠导轨 | 弧形交叉滚珠导轨 | 弧形交叉滚珠导轨 | 弧形交叉滚珠导轨 |
驱动方式 | 蜗轮蜗杆 | 蜗轮蜗杆 | 蜗轮蜗杆 | 蜗轮蜗杆 | 蜗轮蜗杆 | 蜗轮蜗杆 |
传动比 | 320：1 | 235：1 | 352：1 | 252：1 | 252：1 | 352：1 |
主体材料及表面处理 | 铝合金，黑色阳极 氧化 | 铝合金，黑色阳极 氧化 | 铝合金，黑色阳极 氧化 | 铝合金，黑色阳极 氧化 | 铝合金，黑色阳极 氧化 | 铝合金，黑色阳极 氧化 |
自重(kg) | 0.15 | 0.15 | 0.42 | 0.42 | 0.36 | 0.36 |
旋转中心跳动(µm) | ≤60 | ≤60 | ≤40 | ≤40 | ≤15 | ≤15 |
刻度最小读数(°) | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 |
手轮旋转一周角度(°) | ≈1.13 | ≈1.53 | ≈1.02 | ≈1.43 | ≈1.43 | ≈1.02 |
负载(kg) | 3 | 3 | 5 | 5 | 5 | 5 |
