Oeabt 基座光学 TSX-L2 单轴位移台
产品说明

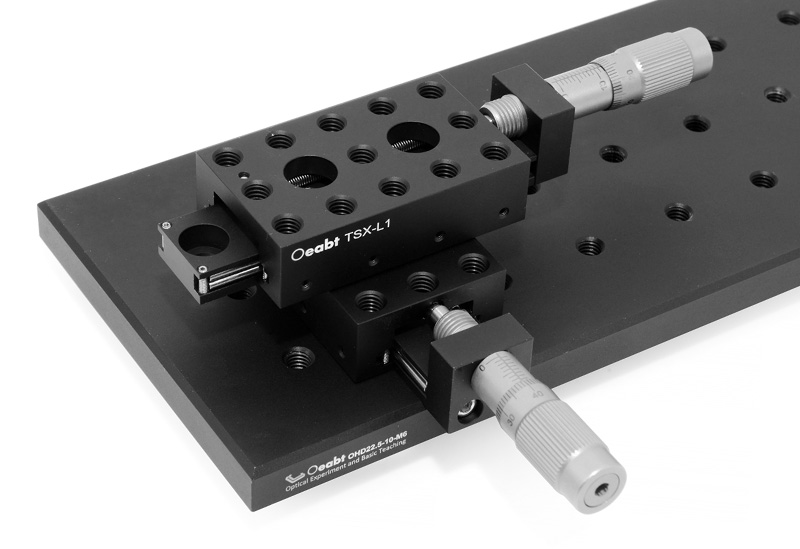

• 模块化设计便于将位移台组合成XY和XYZ配置； TSX-L1测微头驱动的行程有13mm，分度为10μm；
• TSX-L2差分调节器的行程有8mm，粗调每转一圈移动0.35mm，精调分度2μm；

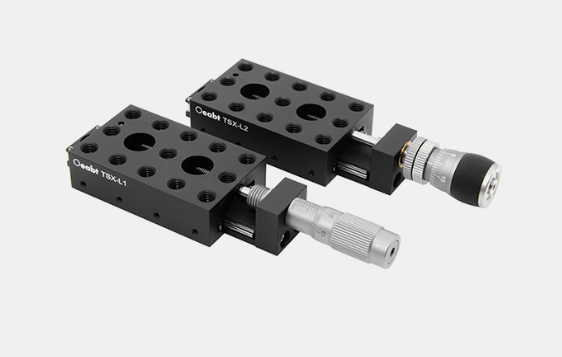

• 提供配测微头或差分调节器的装配选择；
TSX-L系列单轴位移台具有硬化钢线性轴承，以便精确运动并延长使用寿命。位移台预配测微头或差分调节器做驱动器，每个位移台面上有15处M6螺孔和底部具有2处Ø6.0mm沉头孔，用户可用M6帽头螺丝将其安装到面包板或光学平台上。
| 型号 | TSX-L1 | TSX-L2 |
| 规格 | 90.8*36.1*18.1mm（不包含调节器） | |
| 行程范围 | 13mm | 8mm |
| 驱动方式 | 游标测微头 | 差分调节器 |
| 分度精度 | 10μm | 粗调一圈0.35mm,精调2μm |
| 螺纹类型 | 15处M6螺孔，2处Ø6.0mm沉头孔 | |
| 重量 | 127.2g | |
| 材质 | 7075铝合金 | |
示意图
通用参数

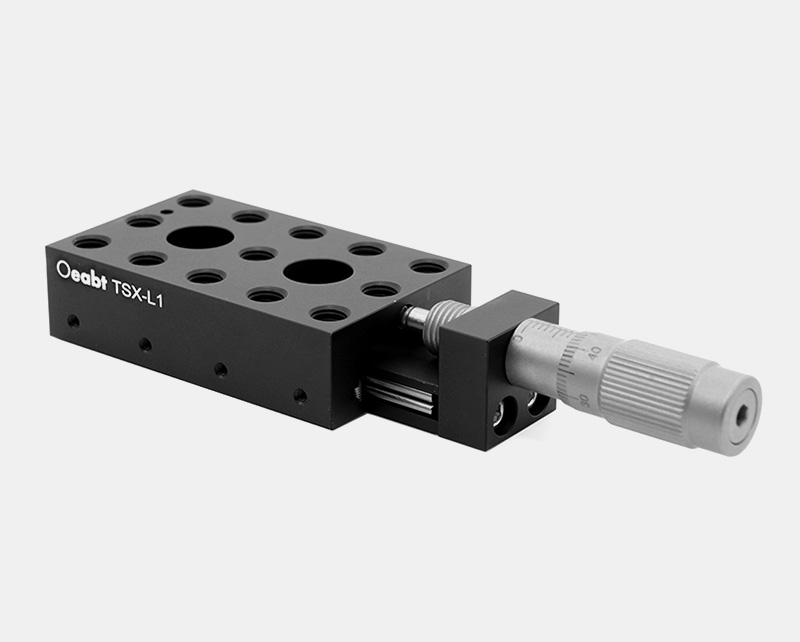

TSX-L1 单轴位移台
• TSX-L1测微头驱动的行程有13mm，分度为10μm；
• 台身具有15处M6螺孔，底部2处Ø6.0mm沉头孔；
• 模块化设计便于将位移台组合成XY和XYZ配置；
单轴位移台台面总行程为25mm，TSX-L1配置了SM13测微头驱动器，该测微头的行程有13mm，分度为10µm。
