Oeabt 基座光学 KCD05L-M 16mm直角调整架
产品说明
• 将光学元件相对于光轴以45°角安装；
• 提供±3°的仰俯和倾斜调节；
• 可安装Ø12.7mm，厚度≥3mm的光学元件；
• 八个光滑孔，孔深5.1mm，匹配SPCM系列笼杆；
• SM05（0.535”-40）螺孔；
• 兼容16mm笼式系统和Ø1/2英寸透镜套筒；
直角调整架可以实现Ø1/2英寸的光学元件进行±3°的俯仰或倾斜调节，同时光学元件相对于光轴的平均角度为45°。该调整架使用M3*0.25调节螺丝驱动，精度2.30mrad/转。
| 型号 | KCD05L-M |
| 规格 | 30.2*32.6*32.6mm |
| 可调行程 | ±3°仰俯、倾斜调节，2.30mrad/转 |
| 安装孔径 | Ø12.7mm，厚度≥3mm的光学元件 |
| 螺孔类型 | SM05（0.535”-40）螺孔 |
| 沉孔间距 | 平滑孔Ø4.04mm，间距16*16mm |
| 重量 | 57.3g |
| 材质 | 7075铝合金 |

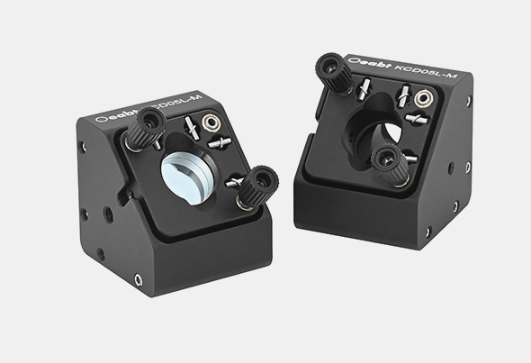

示意图
通用参数
KCD05L-M 16mm直角调整架
• 将光学元件相对于光轴以45°角安装；
• 提供±3°的仰俯和倾斜调节；
• 可安装Ø12.7mm，厚度≥3mm的光学元件；
• 八个光滑孔，孔深5.1mm，匹配SPCM系列笼杆；
• SM05（0.535”-40）螺孔；
• 兼容16mm笼式系统和Ø1/2英寸透镜套筒；
调整架斜面安装块可安装Ø12.7mm，厚度≥3mm的光学元件。通过1.3 mm的六角扳手拧紧侧边的胶头紧定固定光学元件。后部装置的设计确保了即使调整架装配了笼杆或透镜套管，仍然可以对所安装的光学元件进行操作
