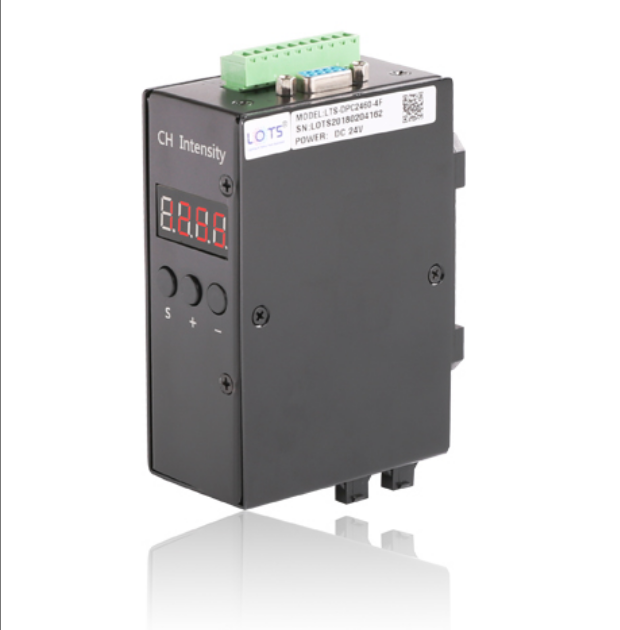

LOTS乐视 LTS-DPC2460-4F 光源控制器
控制器特点
1、操作简单，每通道单独可调，精度高
2、带数显，按键操作，简单易懂
3、可通过RS232与PC通讯
4、带触发，响应速度快，可靠性高
5、具备断电保存功能
6、配一组12V 500mA输出，可供其他设备使用
控制器参数
型号 | LTS-DPC2460-4F | 备注 |
输出通道数 | 4路 | |
附加输出电压 | 12V 500mA | 使用须按要求接线，严禁反接 |
波特率 | 9600bps | |
电源输入电压 | DC 24V | |
输出电压调节范围 | 0-24V | |
亮度调节方法 | 手动按键调节、PC端远程调节 | |
亮度调节方式 | PWM调节通过改变PWM的占空比来调节电压 | |
亮度调节等级 | 256级调节 | |
断电保存功能 | 断电自动保存设置的亮度参数 | |
外部触发电压 | 5-24V高电平触发 | |
通讯方式 | RS232 | |
常亮/常灭模式切换 | 通过CH按键改变H模式的状态 | H1模式常亮H0模式常灭 |
常用外部触发信号接线方法
LTS-DPC2460-4F 调到H 1模式时，NPN型输入高电平（5-24V）， 光源熄灭，PNP型输入低电平（0-1.5V），光源熄灭。
LTS-DPC2460-4F 调到H 0模式时，NPN型输入高电平（5-24V）， 光源点亮，PNP型输入低电平（0-1.5V），光源点亮。
系统构成例
控制器型号
类型 | 型号 | 输出电压范围 | 总输出功率 | 单路输出*大功率 | 通道数 | 外部触发电压 | 备注 |
数字控制器 | LTS-DPC2460-4F | 0-24V | 60W | 30W | 4 | 5-24V | 具备通讯，触发，数码管显示，相机供电功能 |
