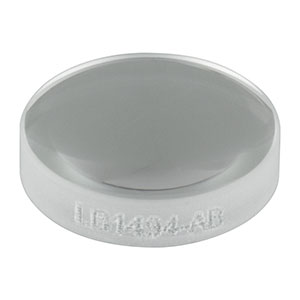

Thorlabs索雷博 LB1494-AB 双凸透镜
特性
- 材料：N-BK7
- 增透膜波长范围：400 - 1100 nm
- 提供的尺寸：Ø6.0 mm、Ø9.0 mm、Ø1/2英寸、Ø1英寸和Ø2英寸
- 焦距范围：10.0 mm - 1.0 m
- 适用于多种有限成像应用
Thorlabs镀AB膜的双凸透镜由N-BK7制成，双面镀有增透膜，用于400 - 1100 nm的波长范围。N-BK7应该是制作高品质光学元件最常用的光学玻璃。在不需要发挥紫外熔融石英的优势(即紫外区域具有很好的透过率和较低的热膨胀系数)时，通常选用N-BK7。
双凸透镜常用于许多有限成像应用。这种透镜最适合在以下情况中使用：物和像位于透镜的两侧，且像距和物距之比(共轭比)在0.2和5之间。这些透镜的焦距设计公式为f= (R1*R2)/((n-1)*(R2-R1))。
虽然本页介绍了我们镀AB膜(400 - 1100 nm)的双凸透镜，但是这些透镜也有未镀膜，或每个表面镀A膜(350 - 700 nm)、B膜(650 - 1050 nm)或C膜(1050 – 1700 nm)的版本，增透膜可减少反射光。表1.2可以找到这些网页的链接。关于膜层的详细信息，请看曲线图标签。
Thorlabs提供的这些双凸透镜尺寸范围从Ø6 mm到Ø2英寸。每种尺寸兼容多种Thorlabs透镜安装座。详细信息，请看安装选项标签。
我们也提供一些已安装的N-BK7透镜套件。详情请点击这里。
| Table 1.2 Bi-Convex Lens Selection Guide | |
|---|---|
| N-BK7 | Uncoated -B (650 - 1050 nm) |
| Mounted N-BK7 | Uncoated -B (650 - 1050 nm) |
| UV Fused Silica | Uncoated -C (1050 - 1700 nm) |
| CaF2 | Uncoated -E1 (2 - 5 µm) |
| ZnSe | -E3 (7 - 12 µm) |
可以定制镀膜。
| Table 1.1 N-BK7 Bi-Convex Spherical Singlets | ||
|---|---|---|
| Lens Shape | Convex/Convex | |
| Material | N-BK7a (Grade A) | |
| AR Coating Rangeb | 400 - 1100 nm | |
| Reflectance over Coating Rangec | Ravg < 1.0% | |
| Design Wavelength | 587.6 nm | |
| Index of Refraction | 1.515 (@ 633 nm) | |
| Surface Quality | 40-20 Scratch-Dig | |
| Spherical Surface Powerd,e | 3λ/2 | |
| Surface Irregularityd | λ/4 | |
| Damage Thresholdf | @532 nm | 7.5 J/cm2 (10 ns, 10 Hz, Ø0.456 mm) |
| @1064 nm | 7.5 J/cm2 (10 ns, 10 Hz, Ø0.407 mm) | |
| Abbe Number | Vd = 64.17 | |
| Centration | ≤3 arcmin | |
| Clear Aperture | >90% of Diameter | |
| Diameter Tolerance | +0.0 mm / -0.1 mm | |
| Focal Length Tolerance | ±1% | |
- 点击链接查看详细的基底规格。
- 我们还提供未镀膜、镀-A膜(350 - 700 nm)、-B膜(650 - 1050 nm)或-C膜(1050 - 1700 nm)的版本。
- At 0° AOI
- 当λ = 633 nm
- 类似于平面光学元件的表面平整度，光圈数(surface power)为球面光学元件的表面相对校准基准的偏差度，除非另有说明，一般是针对633 nm光源。此参数也常称为曲面拟合。
- 受到增透膜限制。
下面是N-BK7(符合RoHS标准形式的BK7)的透过率曲线。曲线图显示了厚为10 mm未镀膜样品的总透过率，包含表面反射。每种N-BK7双凸透镜都可购买未镀膜或镀以下宽带增透膜之一的版本：350 - 700 nm(指定为-A膜)、 400 - 1100 nm(指定为-AB膜，下方有售)、650-1050 nm(指定为-B膜)或1050-1700 nm(指定为-C膜)。
我们的高性能多层增透膜在指定波长范围内的平均反射率小于0.5%(每个面)，在0°到30°入射角(0.5NA)时可提供良好性能。对于那些用于更大入射角度的光学元件，可以考虑使用45°入射角优化的定制薄膜；这种定制薄膜可用于25°到52°的入射角。下图所示为此系列标准增透膜其性能随波长的变化。宽带膜的典型吸收为0.25％，这在反射率曲线中并没有体现。
Click to Enlarge
Click Here for Raw Data
Click to Enlarge
Click Here for Raw Data
蓝色阴影区域表示具有最佳性能的指定波长范围400 - 1100 nm。
