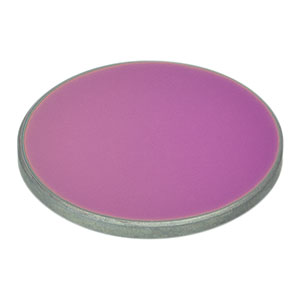

Thorlabs索雷博 LA9702-E3 锗平凸透镜
特性
- 基底：锗
- 提供Ø1/2英寸和Ø1英寸版本
- 7-12 μm范围的宽带增透膜
- 焦距有15.0 - 1000.0 mm可选
Thorlabs的Ø1/2英寸和Ø1英寸锗(Ge)平凸透镜在两个面上都镀有7－12 μm波段的宽带减反射膜。它可以很大程度上降低衬底表面的反射率，使整个减反射膜工作波段的透过率超过94％。请参考曲线标签了解详情。
平凸透镜拥有正焦距，近似最佳形状透镜，可用于无限和有限的共轭应用。这些透镜聚焦一束准直光到后焦点，并对点光源进行准直。它们就是为了最大程度减小球面像差而设计的，焦距为：
f= R/(n-1),
其中R是凸面部分的曲率半径，n是折射率。为了最大程度地减少球差，准直光束聚焦时应该从透镜的曲面入射，而点光源准直时应该从透镜的平面入射。
由于它的宽光谱工作范围(2－16 µm)和在可见光谱范围内的不透过性，锗很适合红外激光应用。它也不容易与空气、水、碱金属和酸性物起反应(除了硝酸)。锗的透过率对温度极其敏感；实际上吸收随温度增加时会变得非常大，以致于在100°C变得不透明，而在200°C完全不透过。如需中红外透镜和球面单透镜，请查看表1.1。
做光学元件处理时，每个人都应该戴上手套。这一点尤其是当处理锗材料时需要警惕，材料沾上灰尘是很危害的。为了您的安全，请遵循所有恰当的预防措施，包括在处理这些镜片时戴手套，并在结束后彻底洗手。
| Specifications | |
|---|---|
| Material | Germaniuma |
| AR Coating Range | 7 - 12 μm |
| Reflectance over AR Coating Range @ 0° AOI | Ravg < 1%, Rabs < 2% |
| Transmission over AR Coating Range @ 0° AOI | Tavg > 94%, Tabs > 90% |
| Damage Thresholdb | 0.5 J/cm2 (10.6 µm, 100 ns, 1 Hz, Ø0.478 mm) |
| Diameter Tolerance | +0.0/-0.1 mm |
| Thickness Tolerance | ±0.1 mm |
| Focal Length Tolerance | ±1% |
| Surface Quality | 60-40 Scratch-Dig |
| Surface Flatness (Plano Side) | λ/2 |
| Spherical Surface Powerc (Convex Side) | 3λ/2 |
| Surface Irregularity (Peak to Valley) | λ/2 |
| Centration | < 3 arcmin |
| Clear Aperture | >Ø10.16 mm (Ø1/2" Lenses) >Ø20.32 mm (Ø1" Lenses) |
| Design Wavelength | 10.6 μm |
- 点击链接查看基底的详细规格。
- 由增透镀膜限制。
- 类似于平面光学元件的表面平整度，光圈数(surface power)为球面光学元件的表面相对校准基准的偏差度，除非另有说明，一般是针对633 nm光源。此参数也常称为曲面拟合。
Click to Enlarge
Click for Raw Data
上图是增透膜的理论反射率随波长变化的关系图。在7－12μm波段范围内的平均反射率低于1.0%。蓝色阴影代表锗平凸透镜的建议使用范围。
Click to Enlarge
Click for Raw Data
上图是镀5 mm厚锗基增透膜时的测量透过率图。蓝色阴影部分指的是我们推荐使用这些锗平凸透镜的7－12 μm光谱波段。在该波段范围内，测得的透过率超过了90％。
