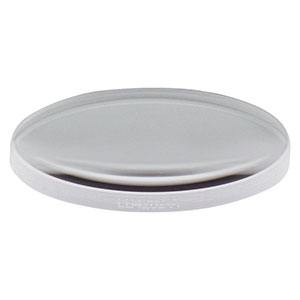

Thorlabs索雷博 LB4282-A 紫外熔融石英双凸球面透镜

LB4282-A - 双凸透镜，紫外熔融石英，Ø1英寸，f=200 mm，增透膜：350-700 nm

详情

特征

五种可选直径：Ø5 mm, Ø6 mm、Ø1/2英寸、Ø1英寸和Ø2英寸
增透膜用于波长范围350 - 700 nm
材质：紫外级熔融石英
可选焦距范围10.0 - 1003.5 mm

Thorlabs提供的紫外级熔融石英双凸透镜，可选尺寸Ø5 mm, Ø6 mm、Ø1/2英寸、Ø1英寸和Ø2英寸，双面镀增透膜，用于350 - 700 nm的波长范围。由于紫外级熔融石英在深紫外波长范围具有高的透射率，同时在激光诱导下几乎没有荧光发射(193 mm处测量)，使其成为从紫外到近红外的应用的理想选择。此外，紫外级熔融石英比N-BK7玻璃具有更好的均匀性和较低的热膨胀系数。

这些双凸镜片上镀的-A增透(AR)膜特别适合于多个光学元件的应用。由于未镀膜的基质有约4％的反射率，因此镀-A增透膜能改善透过率，这在弱光领域应中中特别重要，并能防止一些与多次反射有关的不利的影响(例如重影图像)。

双凸透镜常用于许多有限成像应用中。两个表面都是球面，并且具有相同的曲率半径，在物距和像距相等或者近似相等的情况下，能够最小化像差。作为一个指导原则，如果共轭比(物距：像距)在5:1和1:5之间，双凸透镜是最大限度地减少像差的最佳选择。超出此范围，平凸透镜通常会更好。

这些透镜与大多数Thorlabs透镜安装座兼容，详细信息请查看安装选项。

Bi-Convex Lens Selection Guide
N-BK7	Uncoated -A (350 - 700 nm) -AB (400 - 1100 nm) -B (650 - 1050 nm) -C (1050 - 1700 nm)
Mounted N-BK7	Uncoated -A (350 - 700 nm) -B (650 - 1050 nm) -C (1050 - 1700 nm)
UV Fused Silica	Uncoated -UV (245 - 400 nm) -A (350 - 700 nm) -AB (400 - 1100 nm) -B (650 - 1050 nm) -C (1050 - 1700 nm) -532 V-Coating (532 nm) -YAG (532 / 1064 nm) -1064 V-Coating (1064 nm) -1550 V-Coating (1550 nm)
CaF₂	Uncoated -E1 (2 - 5 µm)
ZnSe	-E3 (7 - 12 µm)

镀膜也可以定制。

Common Specifications
Lens Shape		Convex / Convex
Substrate Material		UV-Grade Fused Silica^a
AR Coating Range		350 - 700 nm
Reflectance Over Coating Range (AOI = 0°)		R_avg < 0.5%
Diameters Available		5 mm, 6 mm, 1/2", 1", and 2"
Diameter Tolerance		+0.0 mm / -0.1 mm
Thickness Tolerance		±0.1 mm
Clear Aperture		>90% of Diameter
Design Wavelength		587.6 nm^b
Index of Refraction		1.458 @ 587.6 nm
Surface Quality		40-20 Scratch-Dig
Spherical Surface Power^c		3λ/2^d
Surface Irregularity (Peak to Valley)^c		λ/4^d
Centration		≤3 arcmin
Focal Length Tolerance		±1%
Damage Threshold	Pulsed	7.5 J/cm²(532 nm, 10 ns, 10 Hz, Ø0.491 mm)
Damage Threshold	CW^e	550 W/cm (532 nm, Ø1.000 mm)
