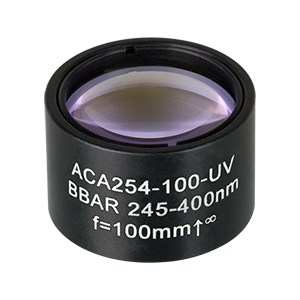

Thorlabs索雷博 ACA254-100-UV 紫外空气隙消色差双合透镜

ACA254-100-UV - 空气间隔消色差双合透镜，f=100 mm，增透膜：245 - 400 nm

详情

Minimal Focal Length Shift Over the Design Wavelength Range
Air-Spaced Design for Superior Performance and High Power Handling
1" Outer Diameter Aluminum Housing

特性

空气间隔设计可以提供更好的抗畸变性能
Ø18 mm通光孔径
1英寸外径保证其能安装到一个Ø1英寸的透镜套筒中
增透膜范围为：245 - 400 nm

Thorlabs的空气间隔消色差双合透镜设计可以提供极佳的球差和色差校正和衍射极限性能。空气间隔双合透镜比胶合双合透镜多两个自由度，这是因为空气间隔双合透镜内部的两个曲面不需要具有相同的曲率。这种额外的可变因素使其在透射波前误差、光斑尺寸和像差性能上都可以超越胶合双合透镜。如需了解细节，请参看性能标签。空气间隔设计对激光损伤具有很高的耐抗性，这是因为这种透镜在制造过程中未使用任何粘合剂。

这种双合透镜预先安装在一个铝质套筒中，并且透镜和套筒之间具有紧凑的公差，可以将透镜的离心程度最小化。每个安装座都带有对应的标识，包括部件号、增透膜波长、焦距和准直点光源时的光传播方向。其安装座的外径为1英寸，可以安装到一个Ø1英寸透镜套筒中（如右图所示）。

注意：我们不建议自行拆开这些透镜，这样有可能会影响其性能。

Air-Spaced Doublets Selection Guide
UV (245 - 400 nm)
Visible (350 - 700 nm)
NIR (650 - 1050 nm)
D (1.65 - 3 µm)
E (3 - 5 µm)
Laser-Line (532 & 1064 nm)

Specifications
Wavelength Range	245 - 400 nm
Design Wavelengths	282.5, 325.0, and 367.5 nm
Surface Quality	10-5 Scratch-Dig (to Prevent Scattering from High-Power Sources)
Clear Aperture	Ø18 mm
Focal Length Tolerance	±1% at 325.0 nm
Centration	< 3 arcmin
AR Coating	R_avg < 0.5% from 245 - 400 nm
Housing	Ø1" 6061-T6 Aluminum Barrel
