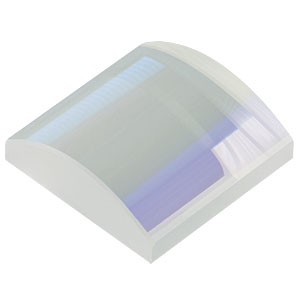

Thorlabs索雷博 AYL2018-B 非球面柱面透镜
特性
- 带非球面表面，减少像差
- 数值孔径范围从0.45到0.50
- 镀增透膜，用于350 - 700 nm或650 - 1050 nm
这些非球面柱面透镜是非球面透镜柱面形式的版本；既有非球面表面像差小的优势，又有标准柱面透镜的一维聚焦性能。本页出售的这些透镜都采用电脑数控(CNC)研磨和抛光工艺制成。
正柱面透镜非常适合需要一维放大的应用。虽然球面透镜同时在二维方向上对入射光起作用，但柱面透镜只在一维方向起相同的作用。典型的应用是使用一对柱面透镜对光束进行畸变整形。一对正柱面透镜可以准直激光二极管的出射光束，并将其光斑变圆。另一种可能应用是使用单个柱面透镜将一束发散的光聚焦到探测器阵列上。
这些柱面透镜与真正的圆柱面稍有区别，可以最大程度地减少引入的像差，从而使波前误差为500 nm(RMS)。这些透镜采用S-LAH64玻璃制成，这种玻璃色散低，折射率高，可以最大程度地减少色差。
请在表1.2中查看完整的精密非球面透镜选项。
安装选项
这些透镜可以安装到柱面透镜安装座中。
| Table 1.1 General Specifications | |
|---|---|
| Design Wavelength | 780 nm |
| AR Coating Range | 350 - 700 nm (-A Coating) 650 - 1050 nm (-B Coating) |
| Wavefront Error (RMS) | <0.5 m="" td=""> |
| Surface Quality | 60-40 Scratch-Dig |
| Lens Material | S-LAH64 |
| Index of Refraction at 780 nm | 1.777 |
| Abbe Number | 47.3 |
| Table 1.2 Precision Aspheric Lenses Selection Guide | ||
|---|---|---|
| Substrate Material | NA | Mount |
| UV Fused Silica | 0.142 - 0.145 | Unmounted |
| 0.142 - 0.145 | Mounted | |
| 0.65 | Unmounted | |
| N-BK7 / S-LAH64 | 0.23 - 0.61 | Unmounted |
| 0.23 - 0.55 | Mounted | |
| Zinc Selenide | 0.22 - 0.67 | Unmounted |
| Acylindrical Lenses | 0.45 - 0.54 | Unmounted |
| Axicons | - | Unmounted |
Click to Enlarge
Click Here for Raw Data
Click to Enlarge
Click Here for Raw Data
蓝色阴影区域表示指定的350 - 700 nm波长范围内具有最佳性能。
Click to Enlarge
Click Here for Raw Data
蓝色阴影区域表示指定的650 - 1050 nm波长范围内具有最佳性能。
非球面柱面透镜设计公式
| Definitions of Variables | |
|---|---|
| z | Sag (Surface Profile) as a Function of Y |
| Y | Radial Distance from Optical Axis |
| R | Radius of Curvature |
| k | Conic Constant |
| An | nth Order Acylindric Coefficient |
这些透镜的非球面柱面可以用Y的多项式展开来描述，Y为距离光轴的径向距离。曲面形状或sagitta(通常缩写为sag)用z表示，并由以下表达式给出：
其中，R是曲率半径，k是圆锥常数，An是n阶非球面柱面系数。R的符号由透镜表面曲率中心位于透镜顶点的左右所决定；正R表示曲率中心位于透镜顶点右侧，负R表示曲率中心位于透镜顶点的左侧。例如，双凸透镜左表面的曲率半径被指定为正数，而其右表面的曲率半径被指定为负数。
非球面柱面透镜系数
由于透镜表面的旋转对称性，上面多项式的展开中只包含Y的偶数次方。
Click to Enlarge
图3.1：参考图
