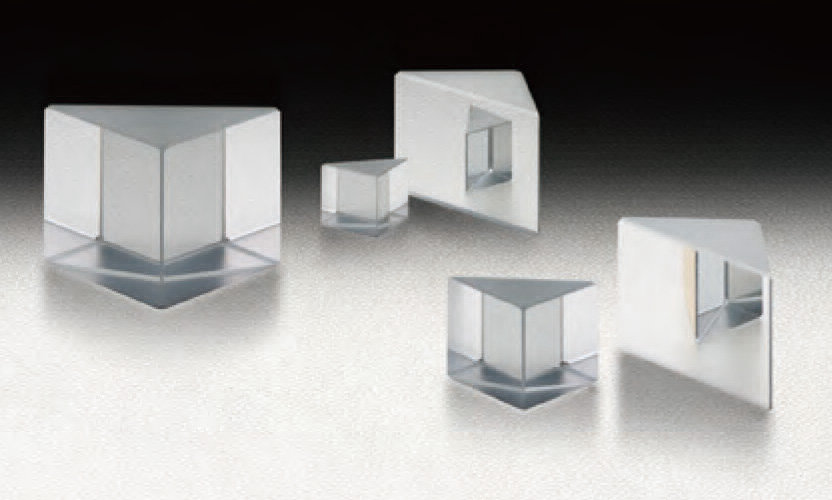

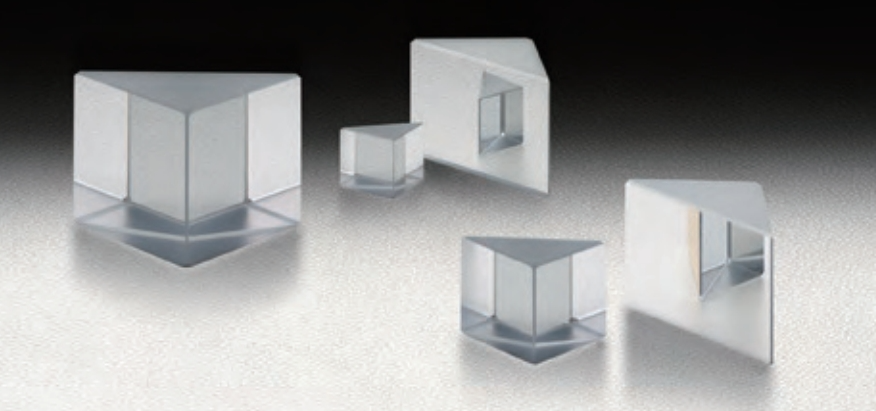

zolix卓立汉光 R PB-50- 4M 直角棱镜

zolix卓立汉光    R PB-50- 4M    直角棱镜

没镜膜,可用于全反射或波长分散等多种用途。 可订制成所需波长用的光学器件。

◦根据不同的角度公差和面精度分为标准型，经济型和高精度型。

◦备有BK7和可用于紫外的合成石英2种材料的产品。

◦棱镜的角度精度和面精度很高，可以直接粘接到机械部件上使用。

◦此棱镜不需要特殊的镜架就能自立，设置方便，可替代微型反射镜使用。

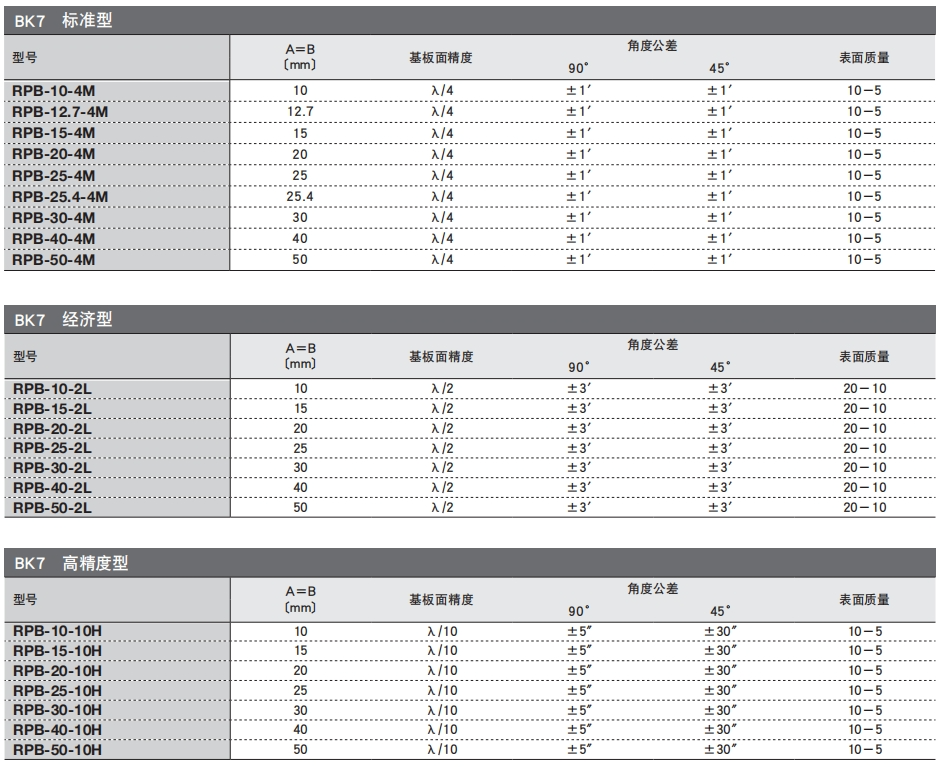

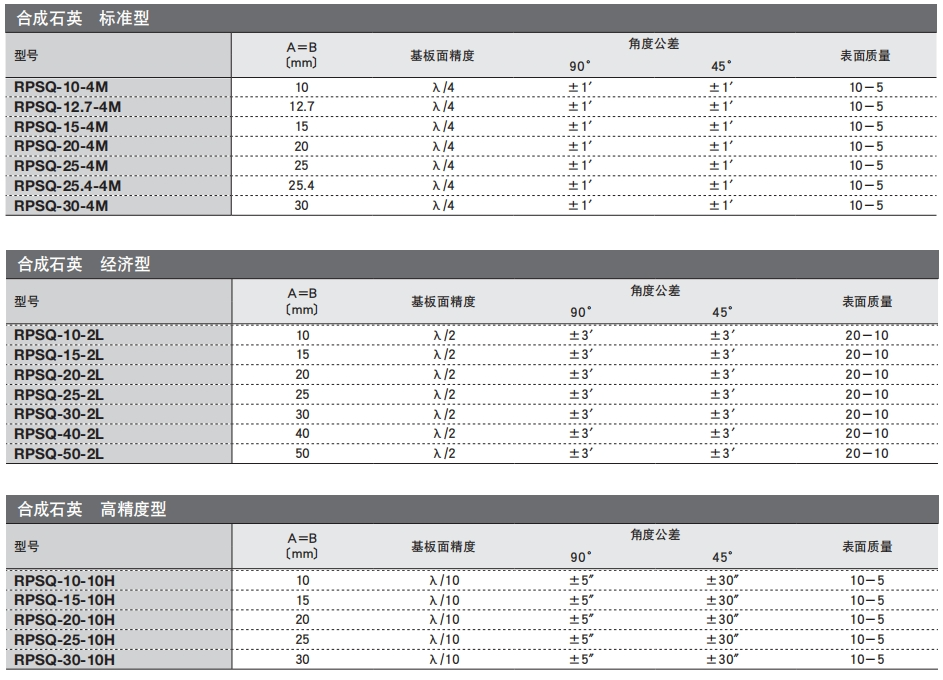

共同指标：

注意：

▶实测的尺寸A包含了倒角部分，所以会比样本值稍小。尺寸公差由斜面和两个底面所成三角形而定。

▶临界角的反射面的反射率几乎是100%，但是入射和出射两面加起来会有8%左右的损失。

▶从空气侧入射到斜面的光几乎全部透射了。只有很小一部分被反射

▶BK7材料时，玻璃侧相对斜面的入射角小于41度(临界角)时，部分光束会透过，不发生全反射。合成石英材料时,玻璃侧相对斜面的入射角小于43度(临界角) 时，不发生全反射。

▶在没镀膜斜面上有指纹或其他脏物的话，入射角即使大于临界角,也可能不发生全反射。请注意,没镀膜的斜面不能接触任何物品。

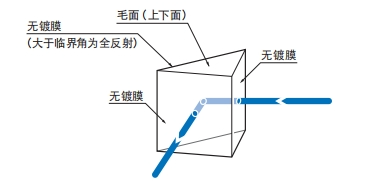

SIGMA KOKI直角棱镜功能说明图

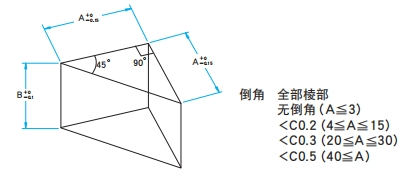

SIGMA KOKI直角棱镜外形图

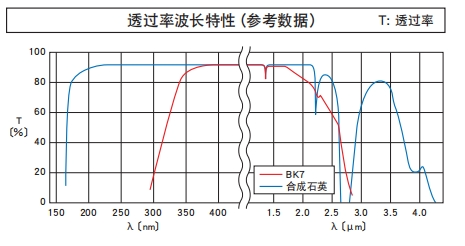

透过率波长特性（参考数据）
