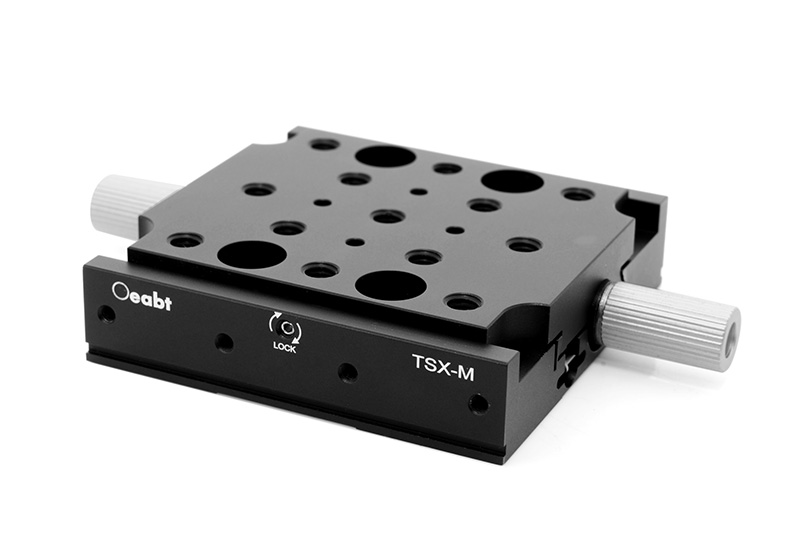

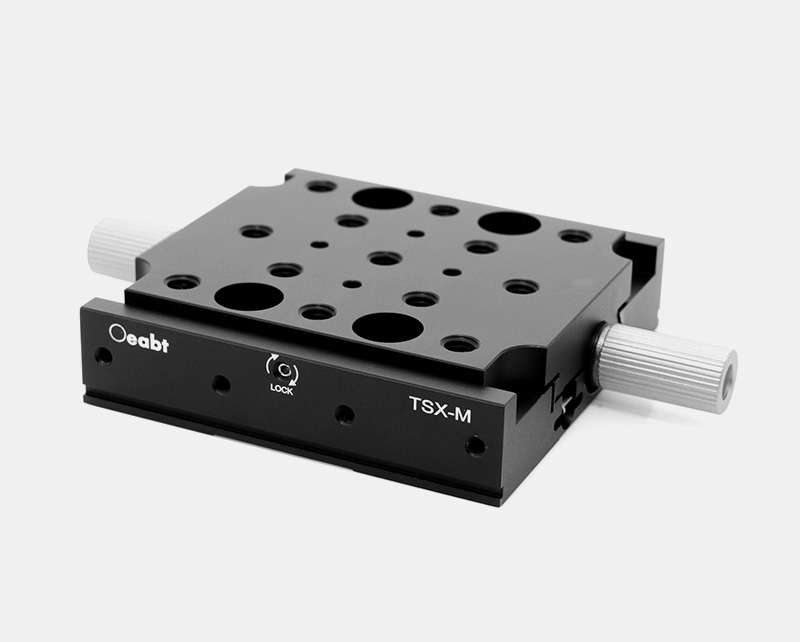

Oeabt 基座光学 TSX-M 线性燕尾位移台

Oeabt    基座光学    TSX-M   线性燕尾位移台

产品说明

• 燕尾形滑动轴承可实现±12.5mm线性行程；

• 两端处的手拧旋钮可调整行程；

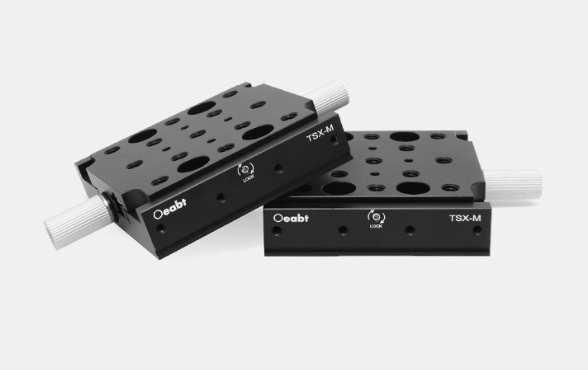

• 模块化设计方便正交搭建XYZ三轴配置；

• 台面多螺纹孔阵列，大限度地增加运动组件的安装选择；

TSX-M燕尾位移台适用于一般的运动控制应用，它提供25mm行程，使用M6*1mm的导螺杆，在整个行程范围内提供平稳的线性定位。导螺杆每转一圈使位移台移动1mm。位移台侧面的锁定片中间的螺丝锁定，以防意外运动。

示意图

通用参数

TSX-M 线性燕尾位移台

• 燕尾形滑动轴承可实现±12.5mm线性行程；

• 两端处的手拧旋钮可调整行程；

• 模块化设计方便正交搭建XYZ三轴配置；

• 台面多螺纹孔阵列，大限度地增加运动组件的安装选择；

位移台适用于一般的运动控制应用，它提供25mm行程。使用模块化设计，方便搭建2轴和3轴配置。对于搭建XY轴配置，直接连接两个位移台。对于Z轴运动，需要加一个APT-90 直角转接件来垂直安装位移台。
