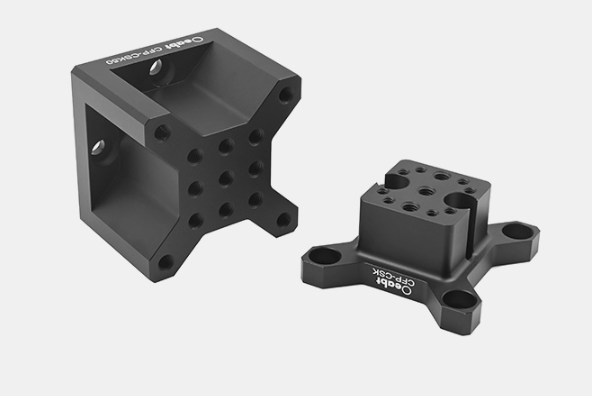

Oeabt 基座光学 CFP-CSK50 笼式夹具加长转换块
产品说明
• 延长层块起到加长、延伸距离的作用；
• 沉头孔设计耦合接杆夹块、导轨的转接；
• CFP-CSK兼容夹持安装架，将笼式结构竖直或水平安装到其表面板上；
• CFP-CSK可叠加安装，进行二次加长延伸；
夹具转换块可将30mm/60mm笼式系统安装到其表面板上，可直接耦合Ø25mm和Ø1.5英寸的接杆夹块。
| 型号 | CFP-CSK | CFP-CSK50 |
| 规格 | 63.5*63.5*30.0mm | 63.5*63.5*50.0mm |
| 延长层块 | 21.0mm | 40.0mm |
| 螺孔类型 | M4*8处，M6*3处，M6*6处（沉头孔） | M6*13处，M6*4处（沉头孔） |
| 重量 | 106.3g | 347.7g |
| 材质 | 7075铝合金 | |
示意图
通用参数

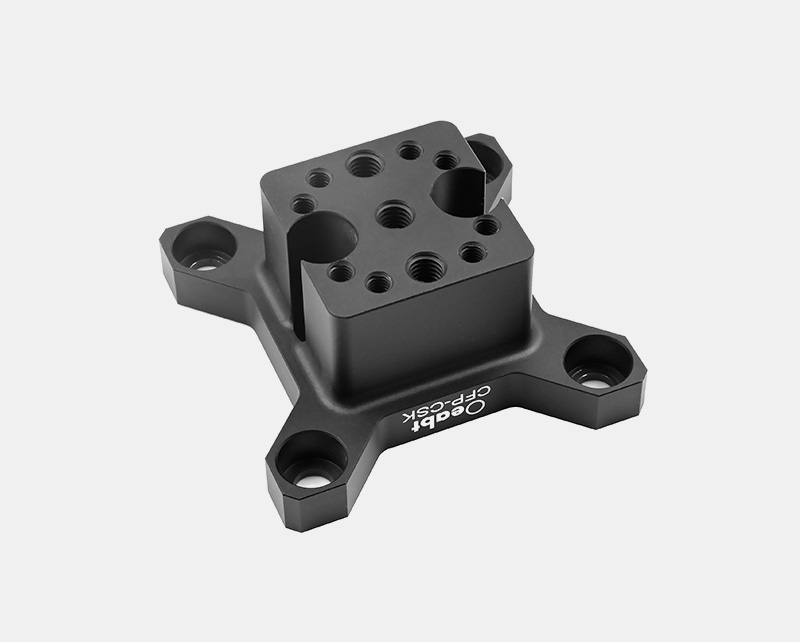

CFP-CSK 笼式夹具加长转换块
• 兼容CSK-A系列夹持安装架，将30mm/60mm笼式系统安装到其表面板上；
• 面板的螺纹阵列能实现竖直或水平安装笼式系统；
• 可作CFP-A25接杆夹块的加长转换板使用；
• 兼容CFP-A1.5接杆夹块，安装到我们的Ø1.5英寸接杆上；
• 附带4个M6柱头螺丝，用于安装连接；
夹具转换块能实现将一段30mm/60mm笼式系统构件垂直或水平安装到其上，可直接耦合Ø25mm和Ø1.5英寸的接杆夹块。转接块凸出层块厚度为21.0mm，在一定程度上起到加长、延伸距离作用。
