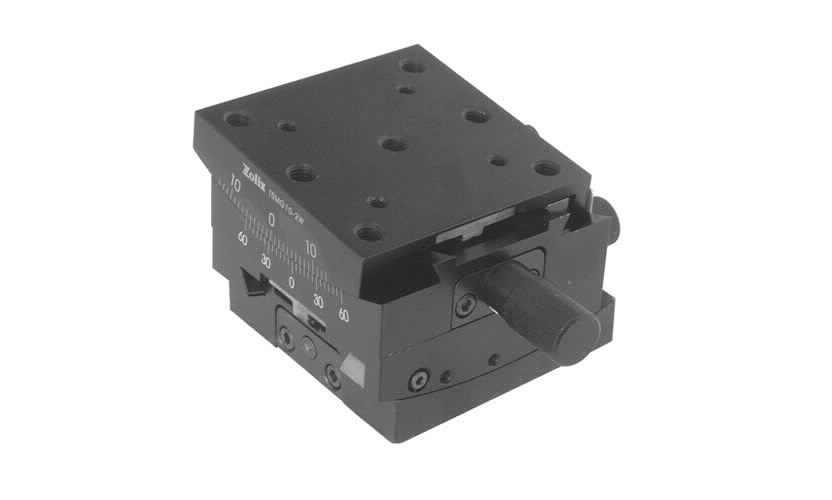

zolix卓立汉光 TSMG10-2W 手动摆动台
摆动台TSMG10-1W，TSMG10-2W 可使其上固定的光学器件旋转、倾斜调整。两台成对设计，结构紧凑可叠加，可单独使用。采用蜗轮副驱动，精密可靠。手轮锁紧定位和防脱。
两者厚度相等均为24mm，TSMG10-1W 轴心距台面高为100 mm，TSMG10-2W 轴心距台面高为76mm，组维使用时TSMG10-1W 在下方。
TSMG10-1W 和TSMG10-2W 精密角位台由精加工蜗轮副驱动，准确可靠。手轮锁紧，定位稳定。台面标准螺纹孔距，通用性强。

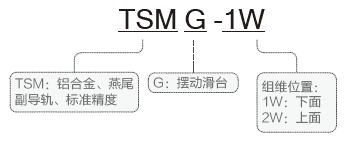

命名规则：
选型表：
型号 | TSMG10-1W | TSMG10-2W |
行程(°) | ±10 | ±10 |
设计中心高度(mm) | 100 | 76 |
台面尺寸(mm) | 65×65 | |
厚度(mm) | 24 | |
导轨 | 燕尾副导轨 | |
驱动方式 | 蜗轮蜗杆 | |
主体材料及热处理 | 铝合金，黑色阳极氧化处理 | |
最小读数(°) | 5 | |
中心负载(Kg) | 2 | |

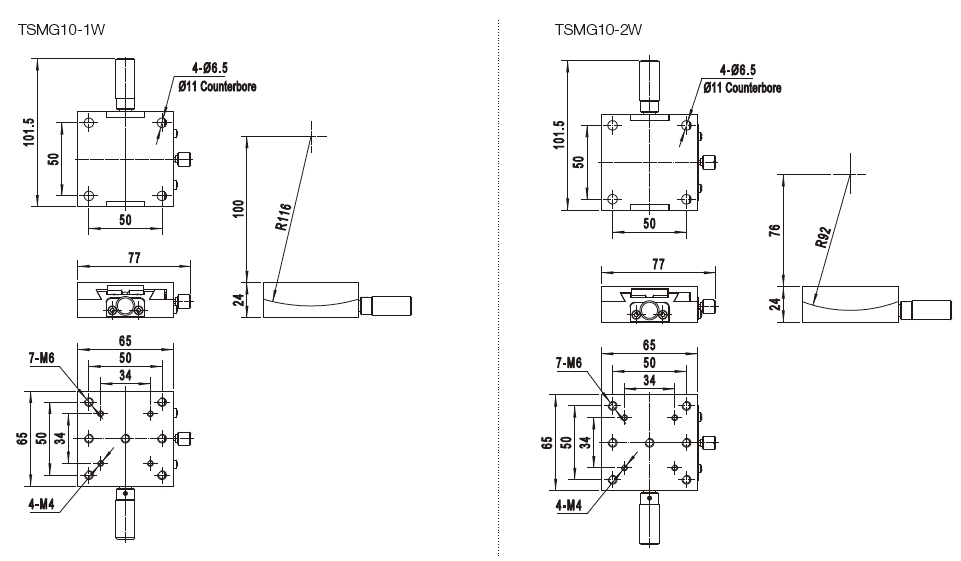

尺寸图
