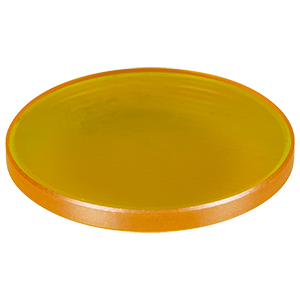

Thorlabs索雷博 LC7142-E3 硒化锌平凹透镜
特性
- 硒化锌基底
- 宽带增透膜，用于7 - 12 μm的波长范围
- 焦距范围：-25.4 mm - -200 mm
Thorlabs的Ø1英寸硒化锌(ZnSe)平凹透镜镀有宽带增透膜，用于7 - 12 μm的波长范围。增透膜显著降低了基底表面的高反射率，使整个增透膜光谱区间的平均透过率超过了97%。详细信息请见曲线图标签。
与所有的平凹透镜一样，这些透镜具有负焦距，用来发散准直光束；在这种情况下，为了减少球差，透镜的曲面应该面向光源。另外，此类平凹透镜还可以用来补偿光学系统中其它透镜带来的球差。硒化锌透镜特别适合用于高功率二氧化碳激光器。
拿取光学元件时应该戴上手套。处理硒化锌材料的光学元件时尤其需要注意这一点，因为硒化锌是一种有害物质。为了您的安全着想，请遵循所有恰当的预防措施，比如处理这些镜片时戴手套，结束后彻底洗手。由于硒化锌本身的硬度低，处理时需要额外谨慎细心，以防损伤镜片。
| Common Specifications | ||
|---|---|---|
| Substrate Material | Laser-Grade Zinc Selenidea | |
| AR Coating Range | 7.0 - 12.0 μm | |
| Reflectanceb (Per Surface) | Ravg < 1.0% Rabs < 2.0% | |
| Transmissionb | Tavg > 97% Tabs > 92% | |
| Damage Thresholdsc | CW | 1000 W/cm (10.6 µm, Ø0.138 mm) |
| Pulsed | 5 J/cm2 (10.6 µm, 100 ns, 1 Hz, Ø0.478 mm) | |
| Diameter Tolerance | +0.0/-0.1 mm | |
| Thickness Tolerance | ±0.1 mm | |
| Focal Length Tolerance | ±1% | |
| Surface Quality | 60-40 Scratch-Dig | |
| Surface Powerd (Plano Side) | λ/2 | |
| Spherical Surface Powerd, e (Concave Side) | 3λ/2 | |
| Surface Irregularityd (Peak to Valley) | λ/2 | |
| Centration | < 3 arcmin | |
| Clear Aperture | >Ø20.3 mm | |
| Design Wavelength | 10.6 μm | |
- 点击链接查看基底的详细规格。
- 在增透镀膜范围内，0° AOI。
- 受增透膜限制。
- 633 nm下。
- 类似于平面光学元件的表面平整度，光圈数(surface power)为球面光学元件的表面相对校准基准的偏差度，除非另有说明，一般是针对633 nm光源。此参数也常称为曲面拟合。
Click to Enlarge
Click for Raw Data
图2.1 E3 AR膜的反射率与波长的函数关系。这种增透膜在7 - 12 μm的范围内提供< 1%的平均反射率和< 2%的绝对反射率，如图中的蓝色阴影区域所示。请注意，此波段之外的反射率是典型值，可能因不同批次而有所差异，波段之外反射率波动或倾斜的区域尤其如此。
Click to Enlarge
Click for Raw Data
图2.2 5 mm厚的E3膜硒化锌基底在0° AOI下的典型透过率。下方的光学元件在7 - 12 μm的范围内提供>97%的平均透过率和>92%的绝对透过率，如图中的蓝色阴影区域所示。请注意，此波段之外的透过率是典型值，可能因不同批次而有所差异，波段之外透过率波动或倾斜的区域尤其如此。
