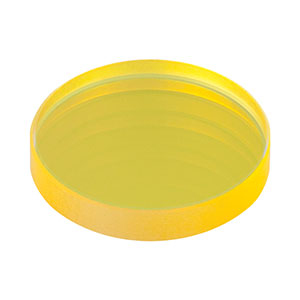

Thorlabs索雷博 LF5807-E1 负弯月透镜
特性
- 真空级氟化钙基底
- 提供Ø1/2英寸和Ø1英寸版本
- 宽带增透膜，用于2 - 5 μm的范围
- 焦距范围：-20.0到-1000.0 mm
Thorlabs的Ø1/2英寸和Ø1英寸氟化钙(CaF2)负弯月透镜双面都镀有宽带减反膜，用于2 - 5 μm的光谱范围。这种镀膜显著减少了基底表面的反射率，整个增透膜范围具有高透过率且吸收极少。详情请参见曲线标签。
氟化钙常用于在红外和紫外光谱范围都需要高透过率的应用。这种材料具有较低的折射率，从180 nm至8.0 μm的使用范围内，折射率在1.35到1.51之间。氟化钙也有很好的化学惰性，和它类似的氟化钡、氟化镁、氟化锂相比，它也具有很高的硬度。
负弯月透镜的中间位置比边缘位置要薄，可以使光线发散，它的设计目的是减小三级球差。当用于发散光线时，凸面应该朝向光束以减少球差。它们常与其它透镜一起使用，可以增加焦距，从而减小数值孔径(NA)。
| Common Specifications | |
|---|---|
| Substrate Material | Vacuum-Grade Calcium Fluoridea |
| AR Coating Range | 2 - 5 μm |
| Reflectance Over AR Coating Range @ 0° AOI | Ravg < 1.25%, Rabs < 3.0% |
| Transmission Over AR Coating Range @ 0° AOI | Tavg > 94%, Tabs > 90% |
| Diameters Available | 1/2" or 1" |
| Diameter Tolerance | +0.0/-0.1 mm |
| Thickness Tolerance | ±0.1 mm |
| Focal Length Tolerance | ±2% |
| Surface Quality | 40-20 (Scratch-Dig) |
| Spherical Surface Powerb | 3λ/2c |
| Spherical Surface Irregularity (Peak to Valley) | λ/2c |
| Centration | < 3 arcmin |
| Clear Aperture | >90% of Diameter |
| Design Wavelength | 4 μm |
- 点击链接查看详细的基底规格。
- 类似于平面光学元件的表面平整度，光圈数(surface power)为球面光学元件的表面相对校准基准的偏差度，除非另有说明，一般是针对633 nm光源。此参数也常称为曲面拟合。
- λ = 633 nm。
2 - 5 µm增透膜曲线
Click to Enlarge
Click Here for an Excel File with Plot Data
上图给出了镀E1膜的氟化钙基底的测量反射率和波长之间的函数关系图。2 - 5 μm范围内的平均反射率小于1.25%。蓝色阴影区域表示增透膜优化的波段。此区域外的性能不能保证且差异较大。上面的excel文档提供了延伸波长范围的镀膜曲线数据。
Click to Enlarge
Click Here for an Excel File with Plot Data
上图给出了镀E1膜的氟化钙基底的测量透过率和波长之间的函数关系图。蓝色阴影区域表示增透膜优化的波段。此区域外的性能不能保证且差异较大。上面的excel文档提供了延伸波长范围的镀膜曲线数据。
Click to Enlarge
Click Here for an Excel File with Plot Data
上图为未镀膜的5 mm厚氟化钙样品的测量透过率曲线。
