特性

• 四种焦距：10 mm、25 mm、32 mm或51 mm
• 光学级亚克力材质，透射范围400 - 1100 nm
• 提供未镀膜和镀膜用于400 - 1100 nm的版本
• 结构紧凑，1.5 mm厚的基底，最大限度减少吸收
• 用于聚光、照明和均匀化应用

Thorlabs的菲涅尔透镜用于聚焦和准直光，比传统透镜的体积小。菲涅尔透镜在整个直径范围上的有效厚度都是1.5 mm。这种均匀的厚度，加上光学级亚克力基底，比同等焦距和直径的玻璃透镜显著减少90%的重量，*因此非常适合搭建小型光学系统。

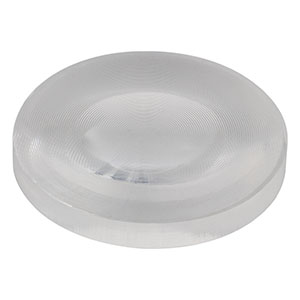

我们提供直径为1/2英寸、1英寸和2英寸的菲涅尔透镜，它们在400 - 1100 nm的光谱范围内具有高透过率(见规格标签)。这些透镜有未镀膜或镀-AB1增透膜(用于400 - 1100 nm)的版本。如页面最上方的图片所示，这种透镜的一面带凹槽，一面为平面。为了最大程度地减少基底厚度，按照一定的径向间隔在一个表面逐步刻槽，形成凹槽。因此，菲涅尔透镜可以看成是由一系列同心圆构成。

菲涅尔透镜通常用于均匀化LED光，将光聚焦在探测器上，或把阳光聚集到太阳能电池。对于此页出售的透镜，每个阶梯的俯仰角为10°(见规格标签中的图示)。俯仰角会引起畸变，所以不适合成像应用。

Image caption

如要安装菲涅尔透镜，我们推荐使用LMR05(/M)、LMR1(/M)或LMR2(/M)固定式透镜安装座，通过卡环固定光学元件。请不要过度拧紧卡环，否则可能使凹槽磨损。可以使用橡胶地无应力卡环代替标准地铝质卡环，以减少施加在光学元件表面的应力。透镜的凹槽面应该面向准直光，平面应面向发散光源。JEL10小型目镜有助于确认透镜那一面有凹槽。这些透镜的厚度只有1.5 mm，不适合用固定螺丝固定光学元件的安装座。

Thorlabs也提供用于远场均匀照明且带散射的非球面聚光透镜和其它透镜。

*重量减少比例是对比带散射的非球面聚光透镜计算得出。

Click to Enlarge
图1.1 60 mm笼式系统中的Ø2英寸菲涅尔透镜，LCPA1对准板用于检查光束直径和共轴性。

tem #	FRP0510	FRP125	FRP232	FRP251	FRP0510-AB1	FRP125-AB1	FRP232-AB1	FRP251-AB1
Coating	Uncoated				-AB1 Coated (400 - 1100 nm)
Transmission Graph (Click to Enlarge)	Click for Data				Click for Data
Reflectance Graph (Click to Enlarge)	-				Click for Data
Reflectance	-				Ravg < 1.5%, Rabs < 3.0%
Focal Length	10 mm	25 mm	32 mm	51 mm	10 mm	25 mm	32 mm	51 mm
Focal Length Tolerance	±5%
Diameter	1/2" (12.7 mm)	1" (25.4 mm)	2" (50.8 mm)	2" (50.8 mm)	1/2" (12.7 mm)	1" (25.4 mm)	2" (50.8 mm)	2" (50.8 mm)
Diameter Tolerance	±0.125 mm
Thickness	1.5 mm (Nominal)a
Thickness Tolerance	±0.25 mm
Clear Aperture	>90% of Diameter
Groove Spacingb,c	0.10 mm	0.25 mm	0.2 mm	0.23 mm	0.10 mm	0.25 mm	0.2 mm	0.23 mm
Pitchb	10°
Design Wavelength	588 nm				589.3 nm
Refractive Index	1.49
Abbe Number (VD)	55.3
Parallelism	< 3 arcmin
Surface Quality	80-50 Scratch-Dig
Substrate Material	Optical-Grade Acrylic

• 由于基底有一面带凹槽，厚度随半径而异。
• 如图2.1所定义。
• 虽然不推荐将这些透镜用于成像应用，但是凹槽间隔较小能改善成像质量。

Click to Enlarge
图2.1：这个示意图定义了菲涅尔透镜的凹槽间隔和俯仰角。注意，图示长度并未按比例绘制。
