IRAYPLE 大华华睿 GX3-6D41 采集卡

IRAYPLE  大华华睿  GX3-6D41  采集卡

● 最多可连接 4 个相机到单个采集卡

● 支持 CoaXPress 1.1/2.0 协议标准

● 全高 PCIe 插卡，PCIe Gen 3 x4 接口，支持高达 3300MB/s 的总线带宽

基本参数

• 类型

  CXP-6

• 型号

  GX3-6D41

• 通道数

  4 路

• 协议标准

  CoaXPress 1.1/2.0

• 支持的像素格式

  Mono 8/10/12/16 等系列 Bayer 8/10/12/16 等系列 RGB 8/10/12/16 等系列 YCbCr 8/10/12/16等系列 符合PFNC规范的各种格式都支持

• 板载内存

  2 片 4Gb DDR4–2400 帧缓冲区（1GB）

• 支持相机类型

  支持 Aera-scan 面阵相机、Line-scan 线扫相机 支持黑白相机、彩色相机（YCbCr、YUV、RGB and Bayer CFA） Tap 支持 1X–1Y、1X–1Y2、1X–2YE

• 支持相机数量

  4个

软件

• 配套软件

  Mv Viewer

• 操作系统

  Windows 10/11

电源

• 供电方式

  PCIE供电：采集卡采用PCIE金手指供电； 外接电源：一个板载6 Pin PEG连接器，当使用POCXP对相机供电时必须连接此接口，可提供的总功率最大为64W

• 功耗

  20W

结构参数

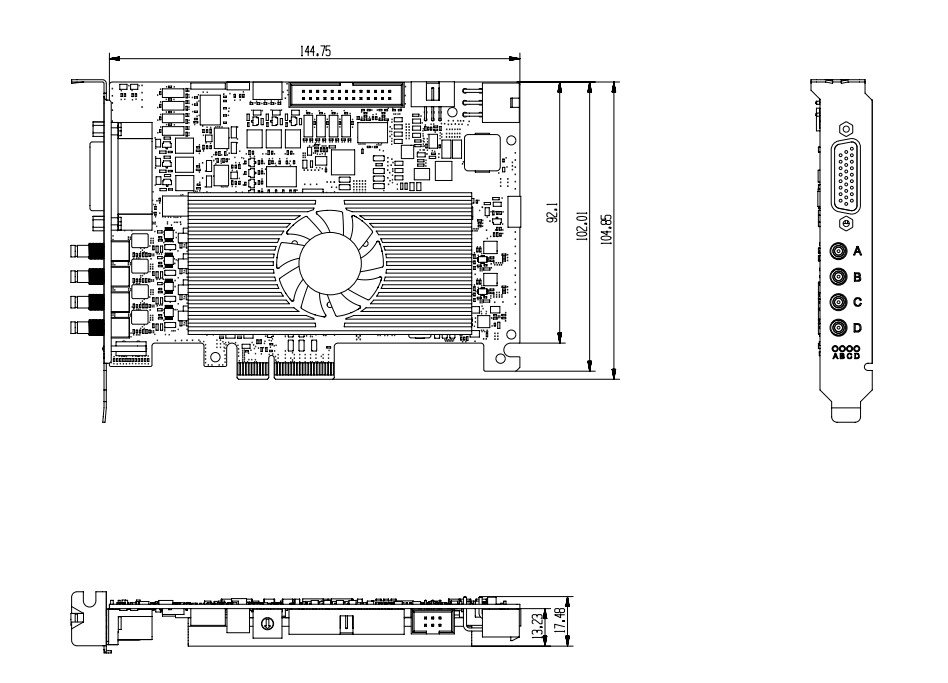

• 产品尺寸

  144.8mm × 104.9mm

• 净重

  212.6g

主机接口

• 总线接口

  PCIe Gen 3 x4 接口，向下兼容 PCIe Gen 2/1 及 x2，x1

• 总线传输带宽

  3300MB/s

接口参数

• 接头

  4× 75 欧姆 DIN 1.0/2.3 接口

• IO接口

  1* DB26 母头连接器： 4 路 IIN 差分光隔离输入，最大频率 50kHz 4 路 DIN 差分高速输入，最大频率 5MHz 3 路 IOUT 差分光隔离输出，最大频率 100kHz 2 路双向 TTL/LVTTL 单端接口，最大频率 5MHz 12V 与 GND

• 指示灯

  4 个全色 LED，可按 CXP 规范显示对应 DIN 1.0/2.3 接口状态

• 接口传输速率

  1.25/2.5/3.125/5/6.25Gbps（CXP-1/2/3/5/6）

环境参数

• 工作温度

  0~60℃

• 储存温度

  -15~85℃

• 工作湿度

  10% ~ 90%RH 无冷凝

• 储存湿度

  10% ~ 90%RH 无冷凝
