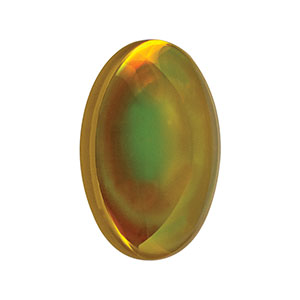

Thorlabs索雷博 LA0835-E1 平凸球透镜
特性
- 氟化钡基底
- Ø1/2英寸和Ø1英寸的版本可选
- 宽带增透膜范围：2.0 - 5.0 μm
- 焦距：15.0 - 1000.0 mm
Thorlabs的Ø1/2英寸和Ø1英寸的氟化钡(BaF2)平凸透镜提供双面都镀有宽带增透膜(针对2.0 - 5.0 μm优化)的版本。增透膜明显地减小了基板表面的高反射率，在整个增透膜的区域内提供了超过94%的平均透射率。有关镀膜氟化钡透镜的透过和反射详情，请查看曲线标签。
尽管这些特性与氟化钙相似，但是氟化钡能耐更强的高能辐射。然而，其抗水性能较差。 当接触到水后，氟化钡基底在500°C时性能发生明显退化，但在干燥的环境中，它可用于高达800°C的应用。
当操作光学元件时，必须始终佩戴手套。这对氟化钡来说尤其重要，因为它是一种有害物质。为了您的安全，操作这些光学元件时请佩戴手套时，并在处理完以后彻底清洗双手。点击这里下载BaF2物料安全数据的PDF文件。
平凸透镜有正的焦距，对于无限远和有限远共轭应用，它们有接近最佳形状。平凸透镜将准直光束会聚在后焦点上，也可以将点光源变成准直光束。它们设计有最小的球差，焦距可以由公式：
f= R/(n-1)
其中，R是透镜凸面的曲率半径，n是折射率。为了减小球差的引入，光线在透镜里传输时应该逐渐被弯曲。因此，当用平凸透镜会聚准直光源时，准直光应该入射到透镜的曲面上。同样，当准直点光源时，发散的光束应该入射到透镜的平面上。
| Specifications | |
|---|---|
| Material | Barium Fluoridea |
| AR Coating Range | 2.0 - 5.0 μm |
| Reflectance over Coating Range (Avg.) | < 1.25% |
| Reflectance over Coating Range (Abs.) | < 2.5% |
| Transmission over Coating Range (Avg.) | >94% |
| Transmission over Coating Range (Abs.) | >92% |
| Damage Thresholdb | 2.0 J/cm2 (3.3 µm, 6 ns, 30 kHz, Ø0.0483 mm) |
| Diameter Tolerance | +0.0/-0.1 mm |
| Thickness Tolerance | ±0.1 mm |
| Focal Length Tolerance | ±1% |
| Surface Quality | 40-20 Scratch-Dig |
| Surface Flatness (Plano Side) | λ/2c |
| Spherical Surface Powerd (Convex Side) | 3λ/2c |
| Surface Irregularity (Peak to Valley) | λ/2c |
| Centration | < 3 arcmin |
| Clear Aperture | >90% of Diameter |
| Design Wavelength | 4 μm |
- 点击链接查看详细的基底规格。
- 受到增透膜限制。
- 其中λ = 633 nm。
- 类似于平面光学元件的表面平整度，光圈数(surface power)为球面光学元件的表面相对校准基准的偏差度，除非另有说明，一般是针对633 nm光源。此参数也常称为曲面拟合。
Click to Enlarge
Click Here for Raw Data
上图所示为镀增透膜的氟化钡平凸透镜样品的透射光谱。蓝色阴影区域表示增透膜的优化区域(2 - 5 μm)。
Click to Enlarge
Click Here for Raw Data
上图所示为增强型增透膜的测量反射百分比随波长变化的关系。2 - 5 μm的平均反射率小于1.25%。蓝色阴影区域表示增透膜的优化区域。镀膜透镜在该区域之外的性能不被保证，且根据批次会有所不同。上面的excel文件提供了延伸波长范围的曲线数据。
