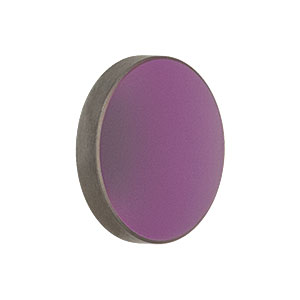

Thorlabs索雷博 LA8308-E 平凸球透镜

Thorlabs索雷博   LA8308-E    平凸球透镜

特性

• 硅基底
• Ø1/2英寸和Ø1英寸的版本可供选择
• 宽带增透膜：2 - 5 μm
• 焦距：15.0-1000.0 mm

Thorlabs的Ø1/2英寸和Ø1英寸硅(Si)平凸透镜在两个表面都镀有增透膜，用于2 - 5 μm的波长范围。该膜层显著减小了基底表面的高反射率，在整个增透膜波长范围内具有高透射率和极低的吸收率。详情请参见曲线标签。

硅具有高热导率和低密度。然而，由于它在9微米处有强的吸收带，因此并不适合用于二氧化碳激光器的透射应用需求。

平凸透镜有正的焦距，对于无限和有限共轭应用，它们有接近最佳外形。平凸透镜将平行光束会聚在后焦点上，也可以将点光源变成准直光束。它们设计有最小的球差，焦距为：

f= R/(n-1),

其中，R是透镜凸面的曲率半径，n是折射率。

使用方法：
为了减小球差的引入，光线在透镜里传输时应该逐渐被弯曲。因此，当用平凸透镜会聚准直光源时，准直光应该入射到透镜的曲面上。同样，当准直点光源时，发散的光束应该入射到透镜的平面上。

• 点击链接查看详细的基底规格。
• 由增透膜限制。
• 类似于平面光学元件的表面平整度，光圈数(surface power)为球面光学元件的表面相对校准基准的偏差度，除非另有说明，一般是针对633 nm光源。此参数也常称为曲面拟合。

Click to Enlarge
Click Here for an Excel File with Plot Data
上图给出了增透膜的理论反射率和波长之间的函数关系图。2 - 5 μm的平均反射率小于1.25%。蓝色阴影区域表示增透膜优化的波段。

Click to Enlarge
Click Here for an Excel File with Plot Data

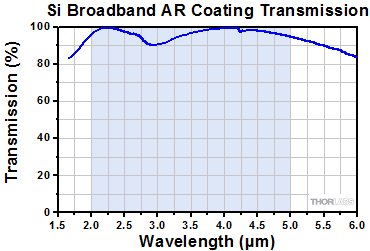

上图所示为镀增透膜的硅平凸透镜的理论透射率。蓝色阴影区域表示增透膜优化的波段(2 - 5 μm)。在这个波长范围内，实测的平均透射率超过了95%。
